PT1000K053
Piezohannas
PT1000K053
Frecuencia de alta sensibilidad Transductor piezocerámico PDF para sensor de sonido
1.Descripción del producto
Dimensión:
Dimensión exterior: 75mm
Inter dimensión:67mm
Altura:16mm
Se utiliza principalmente para montar una gran matriz de transductor ultrasónica o adhesivo en varios tipos de haz curvado para medir el impacto
y la vibración. También se puede usar para ensamblar varios tipos de recogida de vibraciones y recogida acústica. A veces, la sección transversal
con un cierto trapezoide de ángulo usado para ensamblar la alta potencia y la menor frecuencia de la tubería de mosaico que se usa en el sonar activo
equipo.
Aplicación: utilizado paraEl proyecto oceánico, Sonar, Hidrófono, Dispositivo de Comunicaciones Submarinales,
Desplazamiento del espejo para las ópticas láser por varios micrómetros y otros.
El rango de tubo piezocerámico de frecuencia:
Diámetro: 5.0 - 100mm
Grosor de la pared: 1 - 10mm
Altura: 2.5 - 50mm
Especificación de la cerámica piezoeléctrica del tubo (1)
Dimensión （sobredosis×IDENTIFICACIÓN×H）mm | Frecuencia radial (kHz) | Pérdida dieléctrica(%) | K31 (%)
| Capacitancia (PF) |
Φ15× φ11×10 | 70±5% | 2
| 30 | 4680±10% |
Φ20× φ16×15 | 50±5% | 2
| 30 | 9700±10% |
Φ25× φ21×15 | 39±5% | 2 | 35
| 12400±10% |
Φ29× φ25×20 | 34±5% | 2 | 35 | 19400±10% |
Φ30× φ25×18 | 33±5% | 2 | 35 | 14250±10% |
Φ32× φ28×20 | 36±5% | 2 | 35 | 21600±10% |
Φ34× φ30×20 | 28±5% | 2 | 35 | 23000±10% |
Φ38× φ32×25 | 26±5% | 2 | 35 | 21000±10% |
Φ40× φ32×37 | 25±5% | 2 | 35 | 24000±10% |
Φ45× φ39×25 | 22±5% | 2 | 35 | 25200±10% |
Φ50× φ44×25 | 19±5% | 2 | 35 | 28200±10% |
Φ55× φ39×30 | 19±5% | 2 | 35 | 33800±10% |
Φ60× φ54×30 | 16±5% | 2 | 35 | 41000±10% |
Φ65× φ59×30 | 15±5% | 2 | 35 | 44600±10% |
Φ75× φ67×16 | 13±5% | 2 | 35 | 20400±10% |
Φ80× φ74×20 | 12±5% | 2 | 35 | 36900±10% |
Φ90× φ84×20 | 10±5% | 2 | 35 | 52180±10% |
Especificación de la cerámica piezoeléctrica del tubo (2)
Tamaño (mm) | fm | fn | Capacitancia (PF) | tgδ | D33 | ||
sobredosis | IDENTIFICACIÓN | Altura | |||||
18 | 15 | 20 | 51.2 | 52.0 | 13388 | 1.7 | 420 |
20 | 17 | 15 | 47.8 | 49.4 | 14056 | 1.5 | 420 |
24 | 20 | 20 | 47.1 | 48.8 | 12830 | 2.0 | 420 |
34 | 30 | 20 | 29.5 | 31.3 | 1510 | 0.2 | 280 |
40 | 32.5 | 37 | 24.4 | 25.1 | 21200 | 1.5 | 280 |
44 | 38 | 29 | 22.1 | 23.4 | 23120 | 1.5 | 280 |
51 | 45 | 36 | 19.1 | 20.5 | 18010 | 1.5 | 420 |
51 | 45 | 38 | 22.8 | 23.8 | 9901 | 0.2 | 420 |
53 | 45 | 41 | 17.8 | 22.0 | 3060 | 0.2 | 420 |
69 | 63 | 25 | 16.0 | 18.1 | 16040 | 0.5 | 280 |
76.5 | 68 | 40 | 14.6 | 15.2 | 19730 | 0.5 | 280 |
80 | 60 | 150 | 17.2 | 18.3 | 34420 | 0.21 | 280 |
142 | 132 | 80 | 7.6 | 8.0 | 8635 | 0.36 | 300 |
12 | 9 | 6 | 70 | 72 | 5860 | 0.3 | |
15 | 13 | 3.2 | 64 | 68A | 3700 | 1.7 | |
18 | 15 | 15 | 63 | 64 | 5940 | 0.2 | |
18 | 15 | 20 | 63 | 64 | 5836 | 0.2 | |
20 * 17 * 15 | 17 | 15 | 46.9 | 50 | 14109 | 1.5 | |
Tamaño (mm) | Radial frecuencia | Acoplamiento Coefficient | Estático Capacidad | Piezoeléctrico Constante de cepas | Dieléctrico Pérdida | ||
IDENTIFICACIÓN | sobredosis | Altura | |||||
15 | 11 | 10 | 70±5% | 30 | 4680±10% | 500 | 2 |
20 | 16 | 15 | 50±5% | 30 | 9700±10% | 500 | 2 |
25 | 21 | 15 | 39±5% | 35 | 12400±10% | 500 | 2 |
29 | 25 | 20 | 34±5% | 35 | 19400±10% | 550 | 2 |
30 | 25 | 18 | 33±5% | 35 | 14250±10% | 550 | 2 |
32 | 28 | 20 | 36±5% | 35 | 21600±10% | 550 | 2 |
34 | 30 | 20 | 28±5% | 35 | 23000±10% | 550 | 2 |
38 | 32 | 25 | 26±5% | 35 | 21000±10% | 550 | 2 |
40 | 32 | 37 | 25±5% | 35 | 24000±10% | 550 | 2 |
45 | 39 | 25 | 22±5% | 35 | 25200±10% | 550 | 2 |
50 | 44 | 25 | 19±5% | 35 | 28200±10% | 550 | 2 |
55 | 39 | 30 | 19±5% | 35 | 33800±10% | 550 | 2 |
60 | 54 | 30 | 16±5% | 35 | 41000±10% | 550 | 2 |
65 | 59 | 30 | 15±5% | 35 | 44600±10% | 550 | 2 |
75 | 67 | 16 | 13±5% | 35 | 20400±10% | 550 | 2 |
80 | 74 | 20 | 12±5% | 35 | 36900±10% | 550 | 2 |
90 | 84 | 20 | 10±5% | 35 | 52180±10% | 550 | 2 |
3Material .PZT
Por lo general, proporcionamos P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSNN-5,
PMGN-51, PZT-5H, PZT-5X, PCRN-4, PLIS-51, PBAS-4, PBAS-5, Batio3 ..
Los materiales PZT se clasifican como cerámica funcional. En los sensores hacen posible que las fuerzas convenientes,
Presiones y aceleraciones en señales eléctricas, y en transductores sonoricos y ultrasónicos.
y los actuadores conversan los voltajes eléctricos en vibraciones o deformaciones. Materiales simplificados
se clasifican de acuerdo con su composición química por un lado, y por lo específico
Condiciones de aplicación en el otro.
La cerámica PZT se utiliza en una amplia variedad de aplicaciones. Los polvos de cerámica Soft (Sensor) Pzt se usan típicamente
cuando el acoplamiento alto y / o la alta sensibilidad de carga son importantes, como en los sensores de flujo o nivel;
Aplicaciones ultrasónicas de prueba / evaluación no destructiva (NDT / NDE); o para inspecciones precisas de automóviles,
Productos estructurales o aeroespaciales. Las características materiales incluyen una constante dieléctrica alta; acoplamiento alto;
alta sensibilidad de carga; alta densidad con una estructura de grano fino; un alto punto de curie; y un limpio, sin ruido.
respuesta frecuente.
Los polvos de cerámica PZT (alta potencia alta) se utilizan cuando se requieren características de alta potencia,
Incluyendo aplicaciones, como la generación de energía ultrasónica o de alto voltaje en limpiadores ultrasónicos,
Los dispositivos de sonar, etc. Las características importantes en polvo incluyen una alta constante de carga piezoeléctrica (D33); a
mayor factor de calidad mecánica que reduce la pérdida mecánica y permite una menor temperatura de funcionamiento; a
Bajo factor de disipación que garantiza una operación más fría y económica; alta estabilidad dieléctrica; y bajo
Pérdida mecánica bajo condiciones exigentes.
4.Aplicaciones de cerámica piezoeléctrica.
Medidores de flujo ultrasónicos | hidrófonos | acelerómetros |
pVibración del transductor de IEZO | Transductor de atomizador | dispersión de materia |
Ignitorios de gas de tipo de impacto | Control preciso de movimiento | sensores de presión |
acelerómetros | Ignitorios de gas de tipo de impacto | Control preciso de movimiento |
micrófonos | pick-ups musicales | ultrasonido médico diagnóstico |
hacer un sonido | Sensores de nivel | Atomizadores ultrasónicos |
Transductor de sonar | Aparato ultrasónico de microacaso | Sensor de espesor de pared |
Sounders de eco bajo el agua | Transductores de alta frecuencia | Ensors de alta presión de estrés |
Gas de tipo Squeeze | Enciende a los actuadores de alta potencia. | motores vibratorios |
transformadores | soldadura ultrasónica | Cirugía ultrasónica |
Sensor de Estrés Material | Cosecha de electricidad PIZO | sonda biomédica |
Cosecha de electricidad PIZO | Transductor del buscador de peces | sensor de compresión |
Sensor de expansión piezo | transductor de belleza | Mezcla ultrasónica |
calculadoras, | Teléfonos | sensor de alarma de coche |
monitor de embriones | Reflector de reflectoscopio de corazón | podómetro |
Medicina ultrasónica | uLimpieza LTRASONIC | sonochemistry |
5. Características
1. Alta eficiencia: alto parámetro mecánico Q, la transducción eficiente entre electricidad y sonido por encima del 95%.
2. Amplitud alta: la resistencia del transductor se mejora fijando el vibrador de alta velocidad directamente en la base de la ranura del lavado con un perno. Compare con un vibrador de expansión magnético, su amplitud puede mejorarse por encima del 50%.
3. Buena resistencia al calor: una amplia gama de temperatura de trabajo, baja impedancia de resonancia y productividad térmica.
4. Buena construcción: sujetada por perno, fácil para montar, alta confiabilidad.
5. La vida de más de 5000 horas.
6. Alta eficiencia de conversión electromecánica.
6. Nuestro servicio
Paquete:Al principio, todos usamos espuma de doble capa para envolver el dúo de cerámica piezo a su frangibilidad, luego usamos la caja adecuada para ponerla dentro y mantenernos firmemente para asegurarse de que sea perfectamente.
El tiempo de entrega:stEl producto de Andar seráenviado dentro de 2Días laborables después del pago recibido.
Métodos de pago: T / t, PayPal,Unión del oeste
Garantía:100% nuevo al salir de la fábrica. El vendedor garantiza la calidad de los productos (excluyendo las piezas de uso) por un período de 1 año a partir de la fecha de prueba, finaliza la Guía de nuestro Técnico.

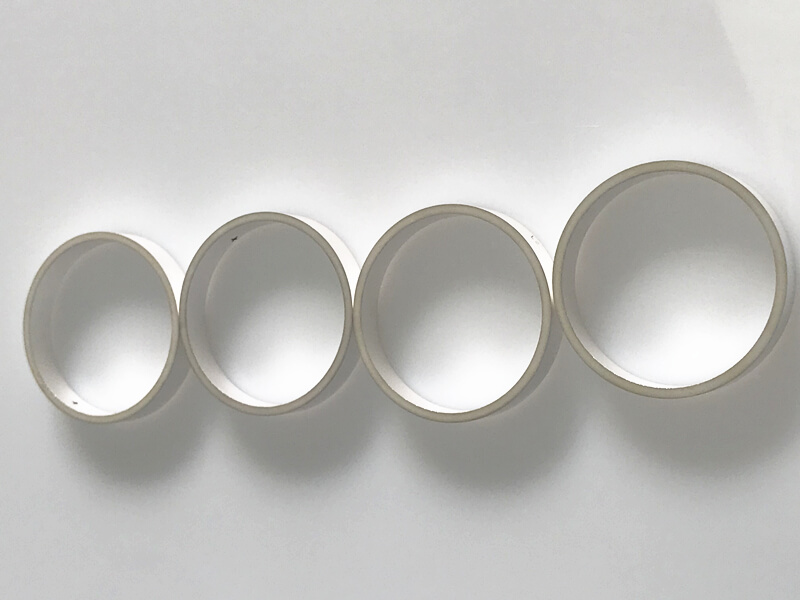

7.Images
