PT1000K044
Piezohannas
PT1000K044

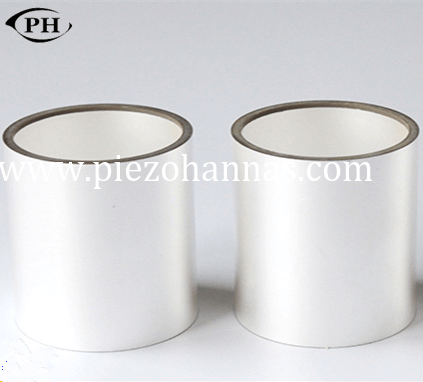

1.Descripción de producto
Dimensión:
Dimensión externa: 34milímetro
Dimensión inter: 30milímetro
Altura: 20milímetro
Utilizado principalmente para ensamblar arsenal ultrasónico grande o el pegamento del transductor en varia clase de viga curvada para medir el impacto
y vibración. También puede ser utilizada para ensamblar la varia clase de recolección de vibración y acústico tomar. A veces, la sección representativa
con cierto trapezoide del ángulo usado para ensamblar de alta potencia y bajan la frecuencia del tubo del mosaico que se utiliza en sonar activo
equipo.
Aplicación: utilizado para el proyecto del océano, sonar, hidrófono, dispositivo subacuático de los comunications,
dislocación del espejo para la óptica del laser por varios micrómetros y otros.
El rango del tubo piezoeléctrico:
Diámetro: 5.0 - 100m m
Espesor de pared: 1 - 10m m
Altura: 2.5 - 50m m
Especificación del tubo (1) de cerámica piezoeléctrico
Dimensión （OD×Identificación×H）milímetro | Frecuencia radial (kilociclo) | Pérdida dieléctrica(%) | K31 (%)
| Capacitancia (picofaradio) |
Φ15×Φ11×10 | 70±el 5% | 2
| 30 | 4680±el 10% |
Φ20×Φ16×15 | 50±el 5% | 2
| 30 | 9700±el 10% |
Φ25×Φ21×15 | 39±el 5% | 2 | 35
| 12400±el 10% |
Φ29×Φ25×20 | 34±el 5% | 2 | 35 | 19400±el 10% |
Φ30×Φ25×18 | 33±el 5% | 2 | 35 | 14250±el 10% |
Φ32×Φ28×20 | 36±el 5% | 2 | 35 | 21600±el 10% |
Φ34×Φ30×20 | 28±el 5% | 2 | 35 | 23000±el 10% |
Φ38×Φ32×25 | 26±el 5% | 2 | 35 | 21000±el 10% |
Φ40×Φ32×37 | 25±5% | 2 | 35 | 24000±10% |
Φ45×Φ39×25 | 22±5% | 2 | 35 | 25200±10% |
Φ50×Φ44×25 | 19±5% | 2 | 35 | 28200±10% |
Φ55×Φ39×30 | 19±5% | 2 | 35 | 33800±10% |
Φ60×Φ54×30 | 16±5% | 2 | 35 | 41000±10% |
Φ65×Φ59×30 | 15±5% | 2 | 35 | 44600±10% |
Φ75×Φ67×16 | 13±5% | 2 | 35 | 20400±10% |
Φ80×Φ74×20 | 12±5% | 2 | 35 | 36900±10% |
Φ90×Φ84×20 | 10±5% | 2 | 35 | 52180±10% |
Specification of Tube Piezoelectric Ceramic (2)
Size (mm) | fm | fn | Capacitance (pf) | tgδ | d33 | ||
OD | ID | Height | |||||
18 | 15 | 20 | 51.2 | 52.0 | 13388 | 1.7 | 420 |
20 | 17 | 15 | 47.8 | 49.4 | 14056 | 1.5 | 420 |
24 | 20 | 20 | 47.1 | 48.8 | 12830 | 2.0 | 420 |
34 | 30 | 20 | 29.5 | 31.3 | 1510 | 0.2 | 280 |
40 | 32.5 | 37 | 24.4 | 25.1 | 21200 | 1.5 | 280 |
44 | 38 | 29 | 22.1 | 23.4 | 23120 | 1.5 | 280 |
51 | 45 | 36 | 19.1 | 20.5 | 18010 | 1.5 | 420 |
51 | 45 | 38 | 22.8 | 23.8 | 9901 | 0.2 | 420 |
53 | 45 | 41 | 17.8 | 22.0 | 3060 | 0.2 | 420 |
69 | 63 | 25 | 16.0 | 18.1 | 16040 | 0.5 | 280 |
76.5 | 68 | 40 | 14.6 | 15.2 | 19730 | 0.5 | 280 |
80 | 60 | 150 | 17.2 | 18.3 | 34420 | 0.21 | 280 |
142 | 132 | 80 | 7.6 | 8.0 | 8635 | 0.36 | 300 |
12 | 9 | 6 | 70 | 72 | 5860 | 0.3 | |
15 | 13 | 3.2 | 64 | 68a | 3700 | 1.7 | |
18 | 15 | 15 | 63 | 64 | 5940 | 0.2 | |
18 | 15 | 20 | 63 | 64 | 5836 | 0.2 | |
20*17*15 | 17 | 15 | 46.9 | 50 | 14109 | 1.5 | |
Size (mm) | Radial frequency | Coupling Coefficient | Static Capacitance | Piezoelectric Strain Constant | Dielectric Loss | ||
ID | OD | Height | |||||
15 | 11 | 10 | 70±5% | 30 | 4680±10% | 500 | 2 |
20 | 16 | 15 | 50±5% | 30 | 9700±10% | 500 | 2 |
25 | 21 | 15 | 39±5% | 35 | 12400±10% | 500 | 2 |
29 | 25 | 20 | 34±5% | 35 | 19400±10% | 550 | 2 |
30 | 25 | 18 | 33±5% | 35 | 14250±10% | 550 | 2 |
32 | 28 | 20 | 36±5% | 35 | 21600±10% | 550 | 2 |
34 | 30 | 20 | 28±5% | 35 | 23000±10% | 550 | 2 |
38 | 32 | 25 | 26±5% | 35 | 21000±10% | 550 | 2 |
40 | 32 | 37 | 25±5% | 35 | 24000±10% | 550 | 2 |
45 | 39 | 25 | 22±5% | 35 | 25200±10% | 550 | 2 |
50 | 44 | 25 | 19±5% | 35 | 28200±10% | 550 | 2 |
55 | 39 | 30 | 19±5% | 35 | 33800±10% | 550 | 2 |
60 | 54 | 30 | 16±5% | 35 | 41000±10% | 550 | 2 |
65 | 59 | 30 | 15±5% | 35 | 44600±10% | 550 | 2 |
75 | 67 | 16 | 13±5% | 35 | 20400±10% | 550 | 2 |
80 | 74 | 20 | 12±5% | 35 | 36900±10% | 550 | 2 |
90 | 84 | 20 | 10±5% | 35 | 52180±10% | 550 | 2 |
3.PZT Material
We usually provide P - 41, P - 42, P - 43, P - 51, P - 52, P - 53, P - 81, P - 82, P - 83, PSnN - 5,
PMgN - 51, PZT - 5H, PZT - 5X, PCrN - 4, PliS - 51, PbaS - 4, PbaS - 5, BaTio3.
PZT materials are categorized as functional ceramics. In sensors they make it possible toconvert forces,
pressures and accelerations into electrical signals, and in sonic and ultrasonic transducers
and actuators they convert electric voltages into vibrations or deformations. Piezoelectric materials
are classified according to their chemical composition on the one hand, and by the specific
application conditions on the other.
PZT ceramic is used in a wide variety of applications. Soft (sensor) PZT ceramic powders are typically used
when high coupling and/or high charge sensitivity are important, such as in flow or level sensors;
ultrasonic nondestructive testing/evaluation (NDT/NDE) applications; or for accurate inspections of automotive,
structural or aerospace products. Material characteristics include a high dielectric constant; high coupling;
high charge sensitivity; high density with a fine grain structure; a high Curie point; and a clean, noise - free
frequency response.
Hard (high power) PZT ceramic powders are used when high power characteristics are required,
including applications such as the generation of ultrasonic or high - voltage energy in ultrasonic cleaners,
sonar devices, etc. Important powder characteristics include a high piezoelectric charge constant (d33); a
higher mechanical quality factor that reduces mechanical loss and enables a lower operating temperature; a
low dissipation factor that ensures cooler, more economical operation; high dielectric stability; and low
mechanical loss under demanding conditions.
4.Applications of Piezoelectric Ceramics
ultrasonic flow meters | hydrophones | accelerometers |
piezo transducer vibration | atomizer transducer | matter dispersion |
impacto-tipo quemadores del gas | control exacto del movimiento | sensores de la presión |
acelerómetros | impacto-tipo quemadores del gas | control exacto del movimiento |
micrófonos | recolecciones musicales | ultrasonido médico de diagnóstico |
fabricación sana | sensores llanos | atomizadores ultrasónicos |
transductor de sonar | aparato ultrasónico de la micro-vinculación | sensor del espesor de pared |
receptores acústicos de generación de eco subacuáticos | transductores de alta frecuencia | altos ensors de la presión de la tensión |
gas de presión | actuadores del poder más elevado de los quemadores | motores vibratorios |
transformadores | soldadura ultrasónica | cirugía ultrasónica |
sensor material de la tensión | cosecha piezoeléctrica de la electricidad | punta de prueba biomédica |
cosecha piezoeléctrica de la electricidad | transductor del buscador de los pescados | sensor de la compresión |
sensor piezoeléctrico de la extensión | transductor de la belleza | Mezcla ultrasónica |
calculadoras, | teléfonos | sensor de la alarma del coche |
monitor del embrión | reflector del reflectoscope del corazón | podómetro |
médico ultrasónico | ulimpieza ltrasonic | sonochemistry |
5. Características
eficacia 1.High: alto parámetro mecánico Q, la transducción eficiente entre la electricidad y sonido sobre el 95%.
amplitud 2.High: la fuerza del transductor es mejorada fijando el vibrador de alta velocidad directo en la base del surco que se lava con el tornillo. Comparar con un vibrador magnético de la extensión, su amplitud puede ser mejorado sobre el 50%.
3. Buena resistencia térmica: un rango grande de la temperatura de trabajo, de la impedancia inferior de la resonancia y de la productividad del calor.
4. Buena construcción: sujetado por el tornillo, fácil para ensamblar, alta confiabilidad.
5. La vida de más de 5000 horas
eficacia de conversión electromecánica 6.High
servicio 6.Our
Conjunto:al principio, todos utilizamos espuma de la dual-capa para envolver el dúo piezoeléctrico de la cerámica a su frangibility, después utilizamos conveniente el rectángulo para ponerlo interior y nos pegamos firmemente para cerciorarse de lo perfectamente.
Plazo de expedición:stel producto del andard seráexpidido hacia fuera dentro de 2días laborables después del pago recibido.
Métodos del pago: T/T, Paypal,Unión del oeste
Garantía:el 100% a estrenar al salir de la fábrica. La calidad de la garantía del vendedor de los productos (excepto piezas que desgastan) por un período de 1 año a partir de la fecha del final del lanzamiento piloto bajo nuestra dirección de technician&dm4atp&s.
