PHW-200 / 1M
Piezohannas
PHW-200/1M
FRECUENCIA DUAL 200 KHZ / 1 MHz Transductor ultrasónico submarino para medición de profundidad
Solicitud:
medidor de flujo ultrasónico
Finder de rango submarino
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Name | Transductor de eco de 200kHz Echo |
| |
Modelo | PHW-200 / 1M | ||
Frecuencia | 200khz ± 5% | ||
Distancia de detección | 200khz0.6 ~ 120m 1MHz 0.05 ~ 3M | ||
Mínimo paralelo lmpeedance | 130Ω ± 20% | ||
Capacidad | 1100pf ± 20%@ 1khz | ||
Sensibilidad | Voltaje de conducción del transductor: 800 VPP, distancia: 0.8m, Amplitud de eco: 150 mV.(200 kHz) | ||
Operando Voltaje | Voltaje máximo <300VPP | ||
Operando Temperatura | -40 ~ + 80 ℃ | ||
Presión | ≤3KILOS o 0.3MPA | ||
Ángulo | (Ancho de haz) ancho de haz de media potencia @ -3db: 7.5 ° ± 1 °, ángulo afilado:17.5 ° ± 4 ° (1MHz); (Amplitud de rayo)Media potenciaAncho de haz @ -3dB: 27.3 ° ± 1 °, ángulo afilado: 67.3 ° ± 4 ° (200 kHz) | ||
Material de la carcasa | Ly12 | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||
Instalación Dimensión | Revisar el diagrama de la estructura del producto | ||
Nivel de protección | IP68 | ||
Peso | 135g ± 5% (longitud: 2m) | ||
Instrucciones de cableado | Interfaz integrada:Rojo:Transductor +, blanco: transductor-, Negro: Alambre blindado, (sin sensor de temperatura) | ||

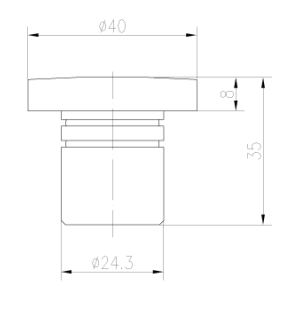

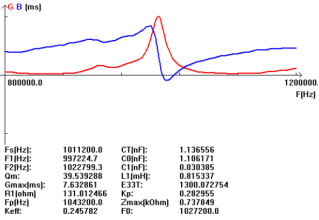

Curva de admitancia | Diagrama de la estructura del producto | ||
|
