Esfera de cerámica Piezo de 100 kHz Esfera piezocerámica para transductor acústico

Dimensión de las esferas PIZ PIEZO:

Material: PZT-5A
Dimensiones: esfera piezo Ø15 × espesor de pared 1mm
FRECUENCIA: 100.29 ~ 107.88kHz
Capacidad: 13096 ~ 13155PF
Tamaño del agujero: Ø5mm
KP: 36.91 ~ 41.51%
Cantidad:
  • PS10000K0102
  • Piezohannas
  • PS10000K0102

Esfera piezocerámica de bola PZT de 26kHz PZT5A PZT5A para hidrófono


Wuhan piezohannas tech.co., Ltd es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos y algunas otras deivencias ultrasónicas con fuerza de tecnología sólida. Con un sistema de gestión de calidad y sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.

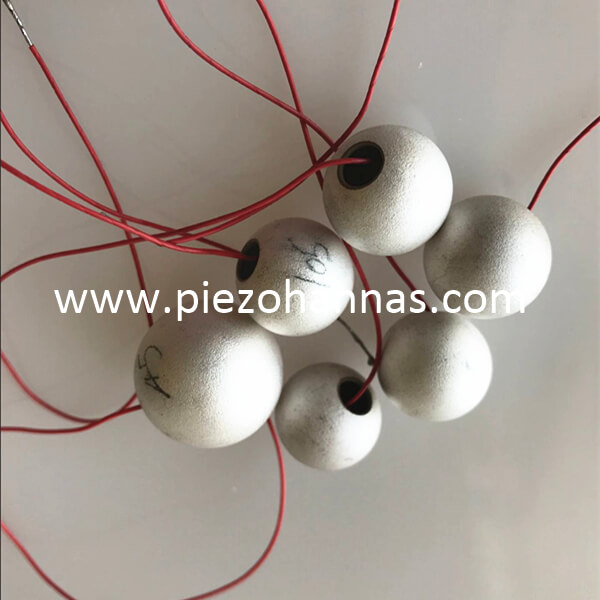

Sensor de flujo de sensor de esfera piezocerámica de material PZT


Dimensión de las esferas piezo:


Material: PZT-5A

Dimensiones: esfera piezo Ø15 × espesor de pared 1mm

FRECUENCIA: 100.29 ~ 107.88kHz

Capacidad: 13096 ~ 13155PF

Tamaño del agujero: Ø5mm

KP: 36.91 ~ 41.51%

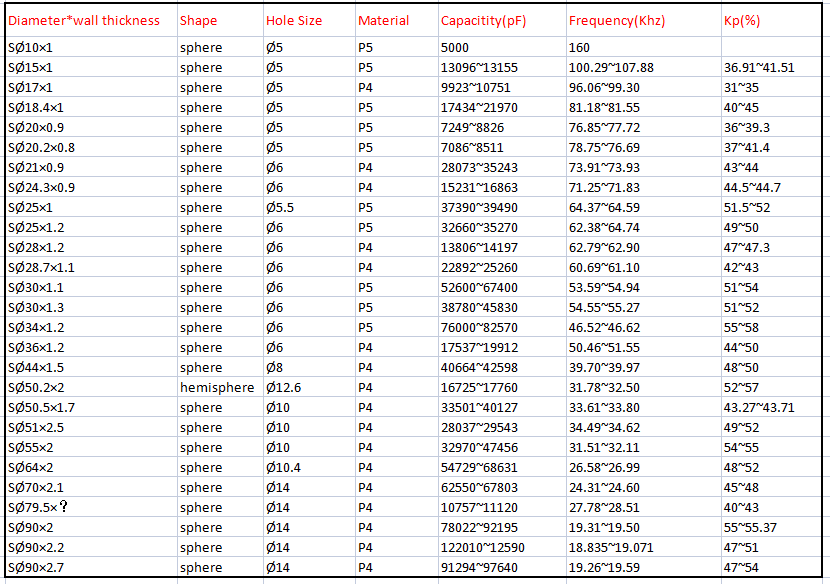

Dimensiones regulares de la esfera piezo en stock:


0F8E89F888AF5B929FAE25DE885103


Algunos tamaños de Stanard de cerámica piezoeléctrica esférica:


Dimensión exterior: desde 6 mm hasta 160 mm.

Grosor de la pared: de 1 mm hasta 10 mm.

Elección de metalización (plata, níquel, oro y otros a petición)

Amplia elección de la formulación de PZT.

Podemos acordar la personalización de todos los tamaños.



Parámetros de Materiales Soft \"PZT:



\"Soft \" Materiales PZT

El tipo de material suave.

Propiedades



PSNN-5

PLIS-51

PZT-51

PZT-52

PZT-53

PZT-5H

PZT-5X

Constante dieléctrica

ɛtr3


1600

2000

2200

2400

2600

3200

4500

Factor de acoplamiento

Kp


0.6

0.62

0.62

0.63

0.64

0.68

0.7


K31


0.35

0.35

0.35

0.35

0.36

0.38

0.4


K33


0.68

0.7

0.68

0.7

0.7

0.76

0.77


Kt


0.5

0.52

0.5

0.5

0.5

0.52

0.53

Coeficiente piezoeléctrico

D31

10-12m / v

-170

-197

-186

-204

-227

-275

-300


D33

10-12m / v

400

450

500

520

550

620

750


g31

10-3vm / n

-12

-11.1

-9.6

-9.8

-9.9

-9.7

-7.5


G33

10-3vm / n

28

25.4

25.6

24.5

23.9

22

18.8

Coeficientes de frecuencia

Notario público


2000

1920

1980

1980

1960

1900

1960


N1


1466

1407

1451

1451

1437

1393

1437


N3


1825

1925

1900

1900

1755

1550

1800


Nuevo Testamento


2100

2100

2150

2150

2150

2100

2200

Coeficiente de cumplimiento elástico

SE11

10-12m2 / n

16.6

18

16.7

17

17.4

18

19

Factor de calidad machanical

QM


85

80

80

75

75

70

65











Factor de pérdida dieléctrica

Tg δ

%

2

2

2

2

2

2

2

Densidad

ρ

g / cm3

7.5

7.5

7.6

7.6

7.6

7.5

7.5

Temperatura curie

Tc

° C

350

345

270

270

270

230

165

El módulo de Young

Ye11

<109n / m2

60

56

60

59

57.5

56

53

Relación venenosa



0.36

0.36

0.36

0.36

0.36

0.36

0.39

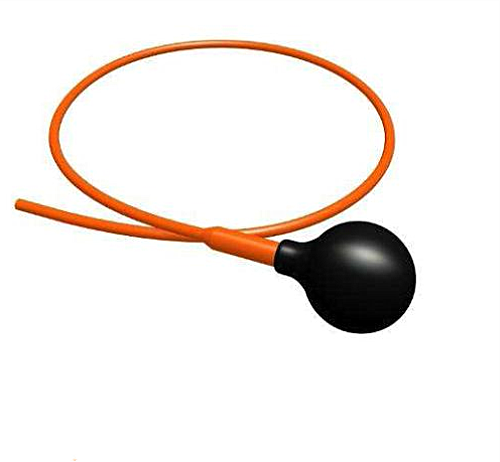

Aplicación del transductor de hidrófono:


Hemisferio piezoeléctrico PZT5H para transductor de hidrófono
