Sensor ultrasónico de 40kHz de rango de largo para medición de nivel de líquido
Aplicaciones:
Superficie, el rango de hasta 4M permite la detección confiable de largo alcance.
Adecuado para la distancia, el nivel de líquido, la medición de nivel, la percepción, el campo anti-colisión Se puede usar al aire libre.
Parámetros:
Sensor ultrasónico | Datos técnicos |
Especificaciones generales | |
Distancia de detección | 400 ... 10000mm |
Rango de ajuste | 400 ... 10000mm |
Área inutilizable | 0 ... 400mm |
Placa de destino estándar | 100mm × 100mm |
Frecuencia del transductor sobre | 40 kHz |
Retardo de respuesta acerca de | 150ms |
Indicadores / Medios Operativos | |
Amarillo led | Sólido: No LED |
Rojo LED | brillante: |
Especificaciones electricas | |
Voltaje de operación uB | 10 ... 30vdc ripple10% ss 13 ... 30VDC (Salida analógica 0-10V) |
Corriente de suministro sin carga | ≤30mA |
Producción | |
Tipo de salida | 1 salida analógica 4 --- 20mA |
Resolución | |
Desviación de la característica | ± 1% del valor a gran escala |
Exactitud de repetición | ± 0.1% del valor a gran escala |
Impedancia de carga | > 1k ohm |
Corriente máxima de conmutación | 200 mA |
Influencia de la temperatura | ± 1.5% del valor a gran escala |
Condiciones ambientales | |
Temperatura ambiente | -25 ... 70 ℃ |
Temperatura de almacenamiento | -40 ... 85 ℃ |
Especificaciones mecánicas | |
Grado de protección | IP68 |
Conexión | Cable PVC, 4 cables |
Material | |
Alojamiento | Pbt o frp |
Transductor | Resina epoxi / esfera de vidrio hueco |
Peso | 280g |
Cumplimiento de las normas y directivas. | |
Conformidad estándar | EN 60947-5-2: 2007 |

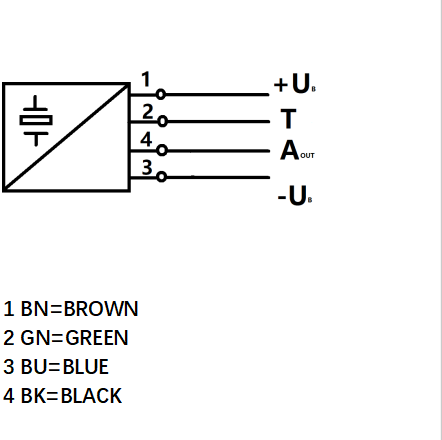

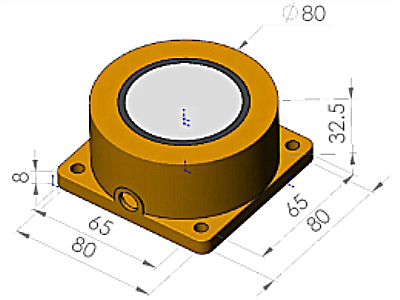

Dimensión:
Ajustando los límites de evaluación.
El sensor ultrasónico presenta una salida analógica con dos límites de evaluación docente. Estos se establecen aplicando la oferta.
voltaje -uBo + uBa la entrada de enseñanza. El voltaje de suministro debe aplicarse a la entrada de enseñanza durante al menos 1 s.
Indique si el sensor ha reconocido el objetivo durante el procedimiento de enseñanza. Se enseña el límite de evaluación más bajo A1.
contigoB, A2 con + UB.
Se pueden configurar dos funciones de salida diferentes:
1. El valor analógico aumenta con la distancia ascendente al objeto (rampa creciente)
2. El valor analógico cae con la distancia creciente al objeto (caída de rampa)
Los límites de evaluación solo pueden especificarse dentro de los primeros 5 minutos después de
Encendido. Para modificar los límites de evaluación más adelante,
El usuario puede especificar los valores deseados solo después de un nuevo encendido.
Rampa de levantamiento de enseñanza (A2> A1)
- Objeto de posición en el límite de evaluación más bajo
- Enseñar en el límite inferior A1 con - UB
- Objeto de posición en el límite de evaluación superior
- Enseñanza en el límite superior A2 con + UB
Paseo en caída de enseñanza (A1> A2):
- Objeto de posición en el límite de evaluación más bajo
- Enseñar en el límite inferior A2 con + UB
- Objeto de posición en el límite de evaluación superior
- Enseñanza en el límite superior A1 con - UB
Configuración predeterminada
A1: Área inutilizable
A2: Rango de detección nominal
Modo de operación: rampa creciente
Pantallas LED (serie SR80 no LED)
Muestra en dependencia del modo de operación. | LED rojo | LED azul |
Límite de evaluación de enseñanza Objeto detectado No se detectó ningún objeto Objeto incierto (Enseñar-in inválido) |
apagado apagado flashes |
Sobre apagado apagado |
Modo normal (rango de evaluación) | apagado | sobre |
Culpa | sobre | estado previo |
