PHW-75/200-E
Piezohannas
PHW-75/200-E

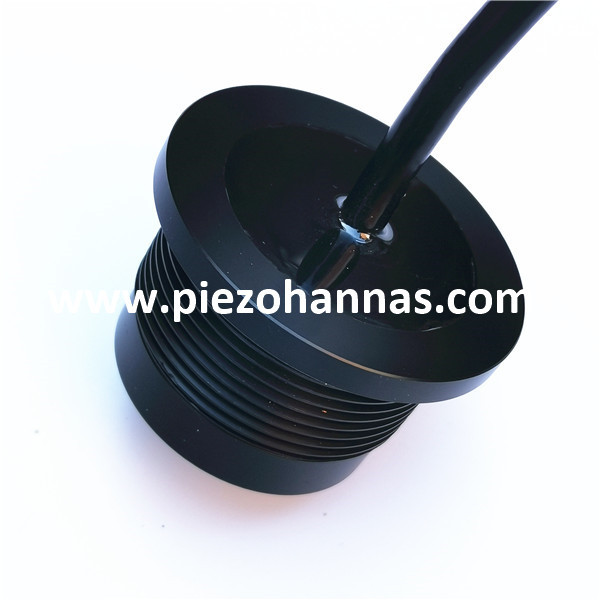

Transductor ultrasónico subacuático de doble frecuencia de doble frecuencia de 200kHz-75kHz para el medidor de flujo ultrasónico
Parámetros técnicos :
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor de sonido subacuático 200K-75KHZ |
| |
Modelo | PHW-75/200-E | ||
Frecuencia | 200khz ± 5kHz / 750kHz ± 3kHz | ||
Distancia de detección | 200khz 0.6~120m 75khz 1.8~300m | ||
Mínimo paralelo lmpeedance | 1500Ω ± 20% | ||
1000pf ± 20%@ 1khz | |||
Sensibilidad | ①:Frecuencia:75khz、Transmisión de voltaje:500vpp, Distancia:0.8m,Amplitud de eco:800 mv; ②:Frecuencia:200 kHz、Transmisión de voltaje:500vpp, Distancia:0.8m,Amplitud de eco:4.4 v; | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo)Media potencia Perfil del marco @ -3dB: 10.5 ° ± 1, Agudo de ángulo: 24 ° ± 3 (200khz) (Amplitud de rayo)Media potencia Perfil del marco @ -3 dB: 27 ° ± 2, Agudo de ángulo: 67 ° ± 4 (75KHz) | |||
Material de la carcasa | Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||

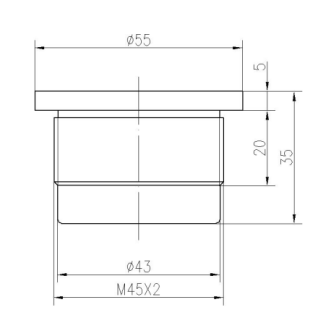

Comprobación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 137g ± 5% (Largo:2m) | ||
Instrucciones de cableado | Rojo:transductor+,Blanco:transductor-, negro: alambre blindado(El sensor de temperatura es opcional) | ||

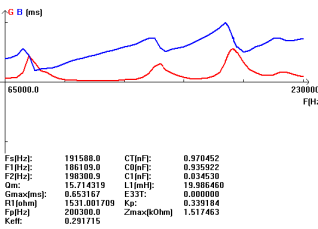

Curva de admitancia | PbarroStructríaDiAgram | ||
Aplicación de flujo ultrasónico:
Los medidores de flujo de agua ultrasonidos miden la velocidad de fluido que pasa a través de la tubería usando ecografía para medir el flujo volumétrico. En un medidor de flujo de líquido ultrasónico de tiempo de tránsito, se transmite una señal ultrasónica en la dirección del fluido que fluye hacia abajo, y luego se transmite otra señal contra el fluido que fluye hacia arriba. En su forma más básica, el tiempo para que el pulso Sonico para viajar hacia abajo se compara con el tiempo para que el pulso viaje ascendente. Usando este tiempo diferencial, se calcula la velocidad del siguiente fluido. Luego, el medidor calcula el caudal volumétrico en la tubería con esta velocidad de fluido. Además, la medición de la energía BTU se puede derivar del caudal volumétrico y la diferencia de temperatura entre las patas calientes y frías. Los medidores ultrasónicos de la abrazadera pueden medir el agua del exterior de la tubería al disparar los pulsos de sonido a través de las paredes de la tubería, teniendo así la flexibilidad de la aplicación y que las hacen adecuadas para mediciones de flujo de agua en tuberías grandes.
