PHW-50/200-F
Piezohannas
PHW-50/200-F

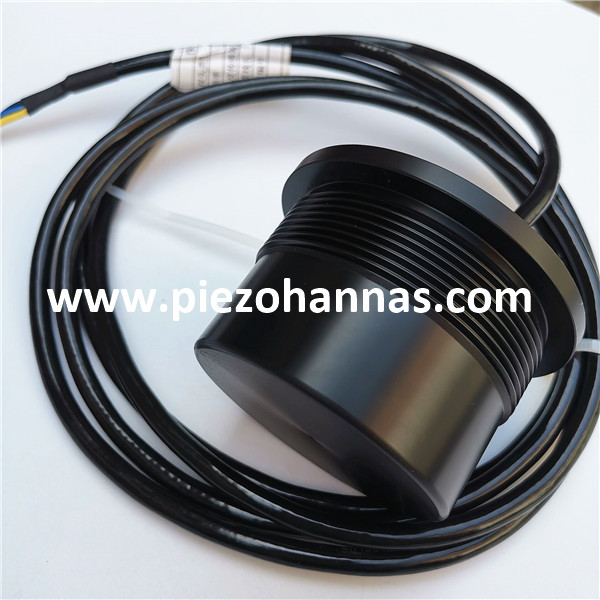

Doble Frecuencia del transductor ultrasónico medidor de flujo para el medidor de flujo ultrasónico
1. Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200khz-50khzuTransductor de rango de nderwater |
| |
Modelo | PHW-50/200-F | ||
Frecuencia | 200khz ±5%/ 50kHz ±5% | ||
Distancia de detección | 200khz 0.6~120m 50khz 3~500m | ||
Mínimo Paralelo Lmpeedance | 1800Ω ± 20% | ||
1160pF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 500VPP, Distancia: 0.6m, Amplitud de eco: 5.12 V (200 kHz) | ||
-40~+ 80 ℃ | |||
≤3KILOS o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 6.7 ° ± 1, Ángulo afilado: 15.6 ° ± 2 (200 kHz) (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 26 ° ± 2, Ángulo afilado: 65 ° ± 4 (50kHz) | ||
Alojamiento Material | Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||
Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 130 g ± 5% (Longitud: 2m) | ||
Instrucciones de cableado | Rojo +, blanco-, negro: alambre blindado; (Sin sensor de temperatura por defecto) | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|

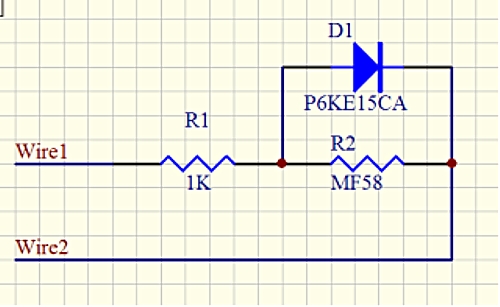

2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba
