Doble Frecuencia Submarino flujómetro ultrasónico del transductor de medición de flujo

Aplicación: Crafto ultrasónico, buscador de rango submarino

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-75/200-N
Marca del producto:
Piezohannas
Código De Producto:
PHW-75/200-N

Descripción del producto

Transductor de caudalímetro ultrasónico subacuático de doble frecuencia para medición de flujo

1. Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	Transductor ultrasónico submarino 200K-75KHZ
Modelo	PHW-75/200-N
Frecuencia	200khz ± 5% / 50khz ± 5%
Distancia de detección	200khz 0.6～120m 75khz 1.8～300m
Mínimo Paralelo Lmpeedance	2200Ω ± 20％
Capacidad	2400pf ± 20％@ 1khz
Sensibilidad	Voltaje de conducción: 600VPP, Distancia: 0.8m, Amplitud de eco: 5.12 V (200 kHz)
Operando Voltaje	Cima Voltaje<1500vpp
Operando Temperatura	-40～+ 80 ℃
Presión	≤3Kilos o 0.3MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia @ -3db: 7.5 ° ± 1, Ángulo afilado: 17.5 ° ± 2 (200 kHz) (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 18 ° ± 2, Ángulo afilado: 44 ° ± 4 (75kHz)
Material de la carcasa	Pom
Uso	Flowmeter ultrasónico, buscador de rango submarino
Instalación Dimensión	Ver el dibujo de la estructura del producto.
Nivel de protección	IP68
Peso	750 g ± 5％(Longitud: 10m)
Instrucciones de cableado	(tres líneas): rojo: Transductor +, azul: sensor de temperatura +, negro: público -;

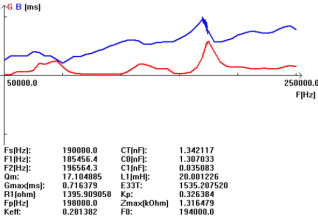

Curva de admitancia		Diagrama de la estructura del producto

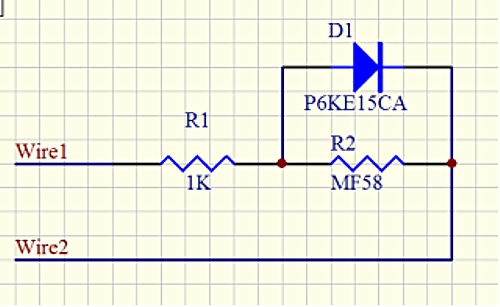

2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba
