PHA-105-03C
Piezohannas
PHA-105-03C
Transductor ultrasónico de bajo costo 105kHz para anemorumbómetro
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | TRANSDUCTOR ULTRASONICO DE 105 KHZ C Tipo C |
| |
Modelo | PHA-105-03C | ||
Frecuencia | 105khz ± 5% | ||
Distancia de detección | 0.15~3m | ||
Mínimo Paralelo Lmpeedance | 540Ω ± 20% | ||
1200pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:750vpp,Distancia: 0.3m, Amplitud de eco:150mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 9.1 ° ± 2, Ángulo afilado: 21.7 ° ± 4 | ||
Material de la carcasa | Ly12 | ||
Uso | Ultrasónico nivel indicador,Transductor ultrasónico,anemorumbómetro,Medidor de flujo de gas ultrasónico | ||
Compruebe el diagrama de estructura a continuación | |||
Nivel de protección | IP68 | ||
Peso | 50 g ± 5% (Largo:2m) | ||
Instrucciones de cableado | Tipo integrado:conector:Rojo +,Blanco-,Negro: Alambre blindado; (El sensor TEMP es opcional) | ||

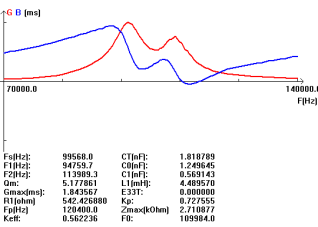

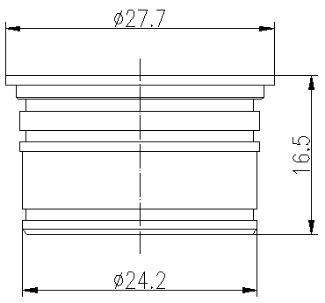

Curva de admitancia | Diagrama de la estructura del producto | ||
|
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura:
Instrucción de cable de tipo integrado ::
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Aplicación de medición de nivel ultrasónico:
Medición de nivel continuo en líquidos y sólidos con sensores de nivel ultrasónico.
La medición de nivel ultrasónico con sensores prosónicos proporciona medición continua, sin contacto y de nivel sin mantenimiento de fluidos, pastas, lodos y polvorientos a materiales a granel gruesos. La medición no se ve afectada por la constante dieléctrica, la densidad o la humedad y que también se ve afectada por la acumulación debido al efecto autolimpiante de los sensores. Echa un vistazo a la amplia gama de dispositivos Prosonic para la medición de nivel ultrasónico y haga clic en el botón de abajo.
