Pz1000k0086
Piezohannas
PZ1000K0086
Disco de cerámica piezo de material P5 para sensores de distancia ultrasónica
Wuhan piezohannas tech.co., Ltd es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos con tecnología fuerteOgy Force. Con un sistema de gestión de calidad y un sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
Cerámica piezoeléctrica. | Transductores piezoeléctricos piezoeléctricos | Disco piezoeléctrico de materiales piezocerámicos. |
Descripción del disco PIEZO CERAMICS:
Diámetro: 7.4mm
Espesor: 1.3mm
Material: PZT5
Rango de disco piezo para producir:
Diámetro: 2mm-120mm
Grosor: 0.1mm-30mm
Parámetros de material blando:
\"Soft \" Materiales PZT | El tipo de material suave. | ||||||||
Propiedades | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante dieléctrica | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Factor de acoplamiento | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente piezoeléctrico | D31 | 10-12m / v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12m / v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
g31 | 10-3vm / n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3vm / n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frecuencia | Notario público | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nuevo Testamento | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de cumplimiento elástico | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Factor de calidad machanical | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Factor de pérdida dieléctrica | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidad | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura curie | Tc | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
El módulo de Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Relación venenosa | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 |
Aplicaciones de sensores de distancia ultrasónica con componentes piezo-cerámicos.
Un disco piezo-cerámica envía una breve ola de aire ultrasónica en la dirección del objeto cuya distancia se debe medir. La onda de sonido se refleja con este objeto y se recibe de nuevo por la misma parte piezoétrica. La pieza piezo-cerámica funciona aquí como remitente y receptor (modo multiplex de tiempo). La parte piezo-cerámica normalmente tiene una capa de adaptación en el lado de radiación para que coincida con la impedancia acústica del transductor a la del aire. La frecuencia utilizada por el transductor (modo de resonancia) aquí depende del rango deseado y la resolución. Cuanto mayor sea la frecuencia, mayor será la resolución y más corta el rango, y viceversa. Si la longitud de onda resultante de la frecuencia es grande en comparación con el tamaño del transductor, el resultado es una radiación en forma esférica del frente de la onda. Si la longitud de onda es más corta que el transductor, se irradia directamente (en un ángulo de cierre). La radiación dirigida se desea en casi todos los casos. Las distancias que se pueden medir razonablemente con estos sistemas están entre 0,25 m y 10 m. Esta aplicación se puede utilizar para una variedad de propósitos en la automatización industrial, por ejemplo, para la medición de la distancia, como monitor de límite o como un contador (un objeto se registra cada vez que pasa a través del rango de medición).

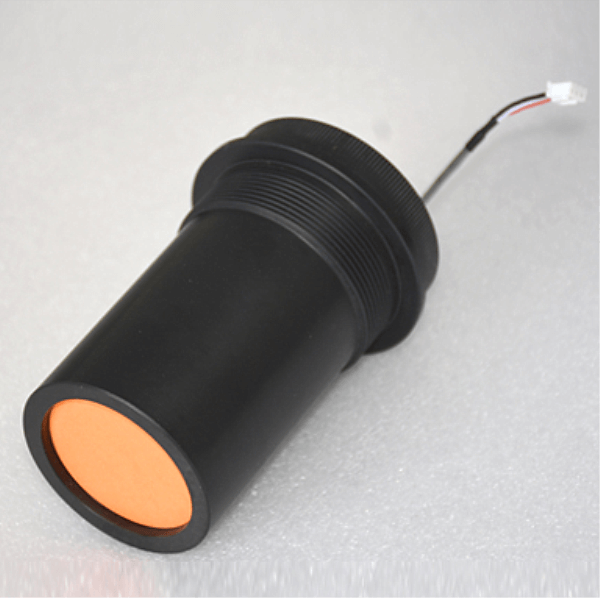

Sensores de distancia ultrasónica Imagen
