Disco de cerámica PIZO PIZO PIZ4 PZT4 para instrumento de Doppler acústico

Compartir con:

Disco de cerámica PIZO PIZO PIZ4 PZT4 para instrumento de Doppler acústico

- Material PIEZO: PCRN-4
- Dimensiones: φ20 × 3mm
- Frecuencia resonante: 700kHz
- Aplicaciones: Doppler Velocity Logs (DVL), instrumento Doppler acústico

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PZ1000K061
Marca del producto:
Piezohannas
Código De Producto:
PZ1000K061

Descripción del producto

Disco de cerámica PIZO PIZO PIZ4 PZT4 para instrumento de Doppler acústico

Wuhan piezohannas tech.co., LTD es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos y algunos otros deambos ultrasónicos con tecnología fuerteOgy Force. Con un sistema de gestión de calidad y un sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.

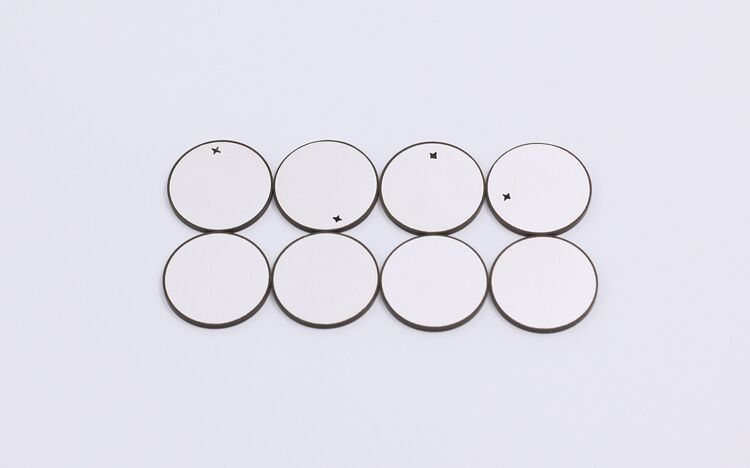

Disco cerámico PIZO

Descripción del disco PIEZO CERAMICS:

- Material PIEZO: PCRN-4
- Dimensiones: φ20 × 3mm
- Frecuencia resonante: 700kHz
- Aplicaciones: Doppler Velocity Logs (DVL), instrumento Doppler acústico

Tamaño estándar de los discos piezoes:

Rango de disco piezo para producir:

Diámetro: 2mm-120mm
Grosor: 0.1mm-30mm

Aplicación DVL:

A DVL es un instrumento Doppler acústico, y es similar a la perfilador de corrientes Doppler acústico (ADCP). Tiene haces acústicos orientados en una divergente, convexa configuration.However, se diferencia de ADCP en su capacidad para estimar la velocidad con respecto al fondo (Tierra siendo el marco de referencia). Esto se realiza mediante la estimación de la velocidad a lo largo de cada haz en relación con la parte inferior. Operando solo, el DVL proporciona un medio para estimar la distancia recorrida y calcular la posición actual con un simple \"de navegación a estima \" de navegación. Sin embargo, para subacuático operaciones AUV y ROV, esto no es suficiente y un DVL es típicamente uno de múltiples entradas en una solución de navegación. Además de la DVL, una solución de navegación puede incluir sensores inerciales, posicionamiento acústico, rumbo, profundidad, y altímetro. Estas estimaciones se hacen pasar entonces a través de algoritmos estimador / filtros tal como un filtro de Kalman para llegar a una estimación de la posición.

El valor de la DVL en solución tal es que tiene sesgo media cero y no se mueve. El DVL es el crítico porque sin ella, la posición sería la deriva sustancialmente con el tiempo. El DVL ayuda a limitar los errores acumulativos de una solución de navegación completa.

Los parámetros típicos de rendimiento \"\" duros materiales PZT:

Materiales duros \"pzt			PZT-41	PZT-42	PZT-43/ 4d	PZT-82	PBAS-4
Constante dieléctrica	ɛ^T_r3		1050	1250	1420	1100	1900

Factor de acoplamiento	K_P		0.58	0.58	0.58	0.52	0.59
	K₃₁		0.32	0.33	0.34	0.3	0.34
	K₃₃		0.66	0.67	0.68	0.57	0.68
	K_t		0.48	0.48	0.48	0.4	0.49
Coeficiente piezoeléctrico	D31	10^-12m / v	-106	-124	-138	-100	-160
	D33	10^-12m / v	260	280	300	240	380
	g31	10^-3vm / n	-11.4	-11.2	-11	-10.3	-9.5
	G33	10^-3vm / n	28	25.3	24	25	22.6
Coeficientes de frecuencia	N_p		2280	2200	2160	2280	2200
	N₁		1671	1613	1583	1671	1613
	N₃		1950	1900	1875	1950	1850
	N_t		2250	2200	2200	2300	2200
Coeficiente de cumplimiento elástico	S^e₁₁	10^-12m²/norte	11.8	12.7	13.2	11.6	13.2
Factor de calidad machanical	QM		1000	800	600	1200	2200

Factor de pérdida dieléctrica	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Densidad	ρ	g / cm³	7.5	7.5	7.5	7.6	7.5
Temperatura curie	Tc	° C	320	320	320	310	310
El módulo de Young	Y^E₁₁	<10⁹Nuevo Méjico³	85	79	76	86	76
Relación venenosa			0.3	0.3	0.3	0.3	0.33

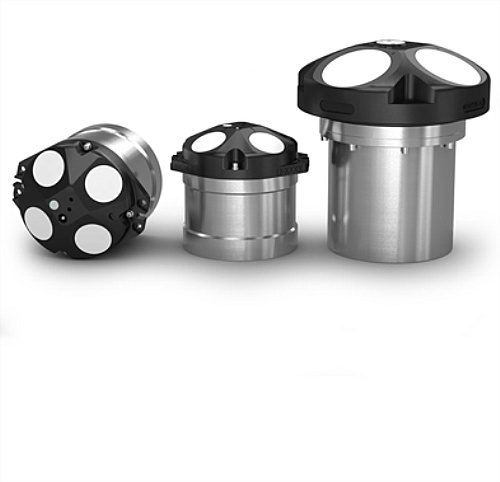

Imagen de la aplicación DVL:

Disco de cerámica PIZO personalizado Disco PIZO DE MATERIAL PZT4 disco personalizado cerámica piezoeléctrica disco piezo para instrumento Doppler acústico disco piezoeléctrico para doppler acústica disco piezoeléctrico para el efecto Doppler cerámica piezoeléctrica para instrumento Doppler acústico disco de cerámica de encargo piezoeléctrico Pzt4 material de disco de cerámica piezo
