Pz1000k0093
Piezohannas
PZ1000K0093
Disco cerámico piezoeléctrico de 1MHz para transductor de caudalímetro
Wuhan piezohannas tech.co., Ltd es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos con tecnología fuerteOgy Force. Con un sistema de gestión de calidad y un sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
 Cerámica piezoeléctrica. |  Transductores piezoeléctricos piezoeléctricos |
|

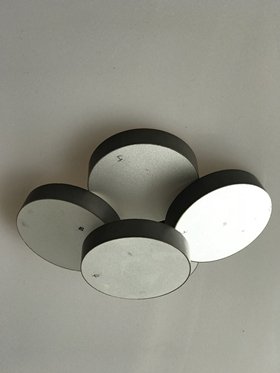

Descripción del disco PIEZO CERAMICS:
- Dimensiones: φ14.6 × 2mm
-Electrodo: electrodos en el mismo lado (personalizable)
Frecuencia de espesor: FST = 1MHZ ± 5%
Capacitancia estática: CT = 1620pf ± 12.5%
Pérdida inductiva: TANΔ = MAX.2.0%
Coeficiente de acoplamiento electromecánico: KP≥0.60
Entorno de prueba: a 25 ° C ± 5 ° C, 60% R.H
Condiciones de prueba: a 1kHz, 1Vrms
Dimensiones para el medidor de flujo de ultrasonido en stock:
Aplicaciones de flujo de ultrasonido:
Transductores piezocerámicos para producir una señal ultrasónica para la medición del caudal de líquido en una tubería donde el contacto directo del líquido es una preocupación.
Se puede usar un medidor de flujo ultrasónico para medir el caudal de un líquido que pasa un punto predeterminado en una tubería. Como método de medición que no interrumpirá el flujo de líquido, el transductor piezoeléctrico se coloca en la pared del tubo y transmite la onda ultrasónica en el líquido perpendicularmente a la dirección del flujo. Se evalúa el cambio de frecuencia entre las ondas ultrasónicas transmitidas y recibidas y se evalúa la velocidad de líquido en una tubería.
Rango de disco piezo para producir:
Diámetro: 2mm-120mm
Grosor: 0.1mm-30mm
Material PZT:
Piezo Hannas proporciona una amplia selección de materiales cerámicos piezoeléctricos basados en el titanato de zirconato principal (PZT) y cerámica piezoeléctrica sin plomo. Las designaciones de cerámica\"Soft\" y\"Hard \" piezo se refieren a la movilidad de los dipolos o dominios y, por lo tanto, también a la polarización y el comportamiento de despolarización. PZT 4 y PZT 8 pertenece al material duro, el PZT 5 es un material blando, la cerámica piezoeléctrica PZT se prepara mediante la sinterización de zirconio, titanio y óxidos de plomo. ¿Qué tiene propiedades dieléctricas, piezoeléctricas y ferroeléctricas prominentes?
\"Soft \" piezo cerámica están diseñados con altas sensibilidades y alto coeficiente de acoplamiento electromecánico. FROM MATERIALES AL DESARROLLO DE PRODUCTOS A LA FABRICACIÓN DE VOLUMEN. CUIDADOS Se utilizan principalmente para transductores de alta sensibilidad, transductores de caudalímetro, sensores de vibración y acelerómetro. \"Hard \" piezo Las cerámicas están diseñadas con microestructuras altamente densas con propiedades eléctricas y mecánicas mejoradas. Los materiales portadores proporcionan más que solo pérdidas dieléctricas y mecánicas bajas, que se utilizan principalmente para el ultrasonido terapéutico, el hifu, el sonar, la limpieza y el transductor de soldadura.
El PZT-4 se recomienda para transductores radiantes acústicos de alta potencia debido a su alta resistencia a la despolarización y las pérdidas dieléctricas bajas en un impulso eléctrico alto. Su alta resistencia a la despolarización en virtud de la tensión mecánica lo hace adecuado para su uso en transductores acústicos de la sumersión profunda y como el elemento activo en los sistemas de generación de energía eléctrica.
Se recomienda PZT-5A para hidrófonos o aplicaciones de instrumentos debido a su alta resistividad a temperaturas elevadas, alta sensibilidad y alta estabilidad de tiempo.
PZT-5H tiene una sensibilidad y permitividad aún más alta que PZT-5A, y es en la mayoría de los otros aspectos similares a PZT-5A. Sin embargo, su punto de curie notablemente inferior, limita el rango de temperatura de trabajo y conduce a la estabilidad de la temperatura más baja. PZT-8 es similar a PZT-4, pero incluso ha disminuido las pérdidas mecánicas de dielectric y menores en la unidad eléctrica alta. Se recomienda para aplicaciones que requieren una mayor capacidad de manejo de energía que es adecuada para PZT-4.
PZT-8 es similar a PZT-4, pero incluso ha disminuido las pérdidas mecánicas de dielectric y menores en la unidad eléctrica alta. Se recomienda para aplicaciones que requieren una mayor capacidad de manejo de energía que es adecuada para PZT-4.

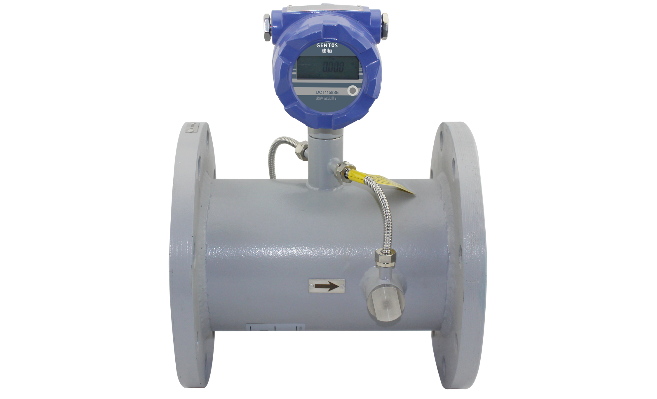

Imagen de la aplicación:
