Pz1000k064
Piezohannas
PZ1000K064
Disco Piezo de alta calidad para pruebas ultrasónicas Inspecciones UT
Wuhan piezohannas tech.co., Ltd es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos con tecnología fuerteOgy Force. Con un sistema de gestión de calidad y un sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
Discos piezojos de material PZT4 | Transductor de disco piezoeléctrico | Disco piezo para pruebas no destructivas. |
Tamaño:
Tamaño estándar de los discos piezoes:
Rango de disco piezo para producir:
Diámetro: 2mm-120mm
Grosor: 0.1mm-30mm
Aplicaciones de pruebas ultrasónicas (UT):
Las pruebas ultrasónicas son un método de prueba no destructiva volumétrica (NDT). A diferencia de los métodos de inspección de superficie, UT permite encontrar fallas dentro del material. Las ondas de sonido de alta frecuencia se envían al material con un transductor ultrasónico. El ultrasonido que refleja los defectos en el material se hace visible en un gráfico. Las pruebas ultrasónicas proporcionan información sobre la profundidad, el tamaño, la naturaleza y la orientación de las indicaciones detectadas. También se puede medir el grosor del material, como el espesor de la pared de los tubos, también se puede medir. MME Group tiene décadas de experiencia en la aplicación de inspecciones de UT en todos los sectores industriales.
Valor típico del rendimiento de los materiales\"Hard \" PZT:
Materiales duros \"pzt | PZT-41 | PZT-42 | PZT-43/ 4d | PZT-82 | PBAS-4 | ||
Constante dieléctrica | ɛTr3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Factor de acoplamiento | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coeficiente piezoeléctrico | D31 | 10-12m / v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m / v | 260 | 280 | 300 | 240 | 380 | |
g31 | 10-3vm / n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm / n | 28 | 25.3 | 24 | 25 | 22.6 | |
Coeficientes de frecuencia | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coeficiente de cumplimiento elástico | Se11 | 10-12m2/norte | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Factor de calidad machanical | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Factor de pérdida dieléctrica | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densidad | ρ | g / cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Temperatura curie | Tc | ° C | 320 | 320 | 320 | 310 | 310 |
El módulo de Young | YE11 | <109Nuevo Méjico3 | 85 | 79 | 76 | 86 | 76 |
Relación venenosa | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |

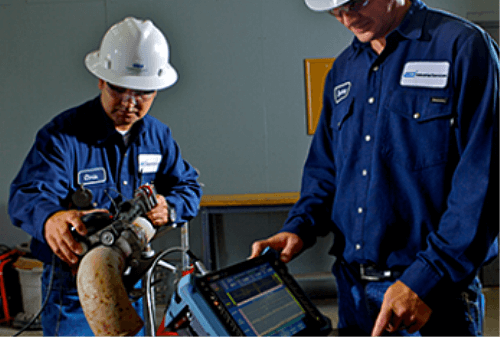

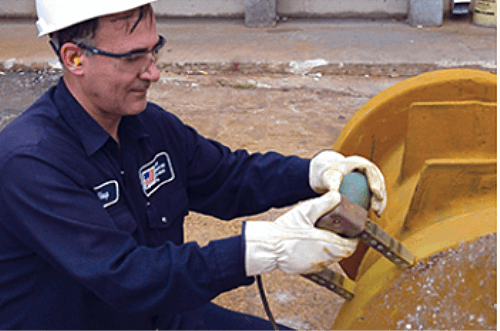

Imagen de la aplicación:
