Diagrama de conexión del transductor de rango ultrasónico de 50 KHz para medición de distancia

Compartir con:

Diagrama de conexión del transductor de rango ultrasónico de 50 KHz para medición de distancia

50 kHz | 12 ° | 0.3 ~ 8m | Utilizado para sensor de distancia ultrasónica, sensor de nivel de líquido ultrasónico, buscador de rango ultrasónico, sensor ultrasónico para objetos de detección sin contacto, etc.

Sobre el transductor de distancia ultrasónica, podemos ofrecer 14kHz 22kHz 40KHz 50kHz 75kHz 80kHz 125KHz 200KHz 300KHz 400KHz En cuanto a la frecuencia resonante, también podemos obtener personalización.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PH50F0621
Marca del producto:
Piezohannas
Código De Producto:
PH50F0621

Descripción del producto

Diagrama de conexión del transductor de rango ultrasónico de 50kHz para la medición de distancia

Parámetros técnicos:

Modelo	Ph50F0621
Frecuencia resonante central (kHz)	50kHz ± 4%
FrecuenciaBanda ancha	4khz
Distancia de detección	0.3 ~8m
Puntos ciegos	<0.3m
Viga de ángulo de lanzamiento (-3ángulo completo de DB)	12± 2 °
Isensibilidad ntegratada (0 db =200 VP-P；período：50；distancia：40cm)	-60db mínimo
Capacitancia electrostática	1600pf ± 20%
Impedancia paralela mínima	300Ω ± 30%
Voltaje de trabajo máximo (pulso - 2% de ciclo de trabajo)	＜800V
Temperatura de funcionamiento	-20 ~ 70 ℃
Temperatura de almacenamiento	-40 ~ 85 ℃
Nivel de protección	IP65
Instalación	Fijo con tornillo
Material de la Caja	abdominales

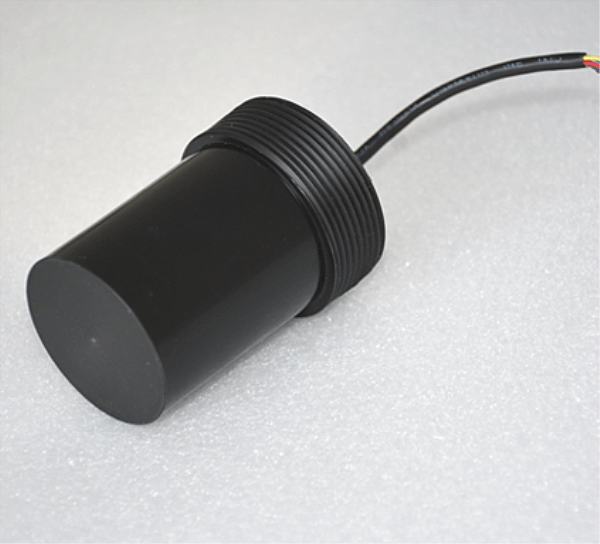

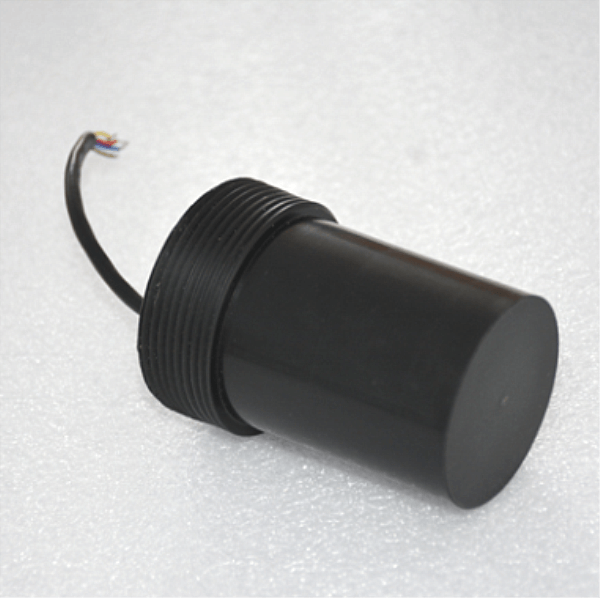

Foto:

Dimensión de esquema:

Curva de resistencia a la frecuencia：

I} 0ce) z6s%86n82ghltc} xx

Frecuencia-Ángulo de fase Curva：

1kevr3Km3llyb1qoi2f7s] 2

Directividad Curva：

Termistor incorporado: MF58-10K-5%-3435

Cableado: cable de cuatro núcleo blindado, blanco - cable de núcleo;

Azul - alambre de tierra,amarillo - termistor; alambre blindado

Eqq} _g@%w5fhlj1r} `(Wuad

Solicitud:

1. Ubicación de posición

2. Medición del enfoque

3. Medición del tráfico

4. Evaluar los obstáculos
