Cubierta de la aleación de titanio 500KHz transductor ultrasónico de medición de flujo para medidor de flujo ultrasónico

Transductor ultrasónico para flujo ultrasónico, buscador de rango submarino
Cantidad:
  • PHA-500F-01
  • Piezohannas
  • PHA-500F-01

Carcasa de aleación de titanio 500kHz Medición de flujo de transductor ultrasónico para un caudalímetro ultrasónico





Elementos

Parámetros técnicos

Imagen

Nombre

Transductor de 500kHz

Carcasa de aleación de titanio 500kHz Medición de flujo de transductor ultrasónico para un caudalímetro ultrasónico

Modelo

PHA-500F-01

Frecuencia

500khz ± 25kHz

Distancia de detección

0.330m

Mínimo paralelo lmpeedance

220Ω ± 20

Capacidad

1200pf ± 20@ 1khz

Sensibilidad

Voltaje de conducción24 VPPDistancia0.3m

Amplitud de eco:500 mV

Operando Voltaje

Cima Voltaje600vpp

Operando Temperatura

-40+ 80 ℃

Presión

≤3Kilos o0.3MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 7.5 ° ± 1

Ángulo agudo18 ° ± 2

Material de la carcasa

Aleación de titanio

Uso

Flowmeter ultrasónico, buscador de rango submarino

Instalación Dimensión

Comprobando pbarrostructríadiAgramdebajo

Nivel de protección

IP68

Peso

90 g ± 5% (Largo1M

Instrucciones de cableado

Rojo:transductor+Blanco:transductor-, negro: alambre blindadosin temperaturasensor ))

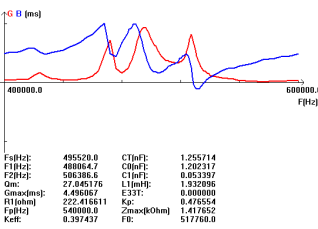

Curva de admitancia

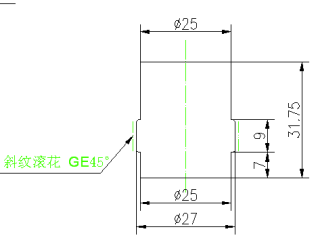

PbarroStructríaDiAgram





Aplicación de medidor de flujo ultrasónico:


Se puede definir un medidor de flujo ultrasónico como, un medidor que se usa para medir la velocidad líquida con ultrasonido para analizar el volumen de flujo de líquido. Este es un medidor de flujo volumétrico que necesita partículas de burbujas o minutos dentro del flujo de líquido. Estos medidores son adecuados en las aplicaciones de las aguas residuales, pero no trabajarán con agua de bebida / destilación. Por lo tanto, este tipo de medidor de flujo es ideal para las aplicaciones donde se requieren compatibilidad química, bajo mantenimiento y caída de baja presión.
