Cristales piezoeléctricos piezoeléctricos de barra cerámica piezoeléctrica PZT5A para acelerómetros

Estado de Disponibilidad:
Cantidad:
  • PZ1000K00

  • Piezohannas

  • PZ1000K00

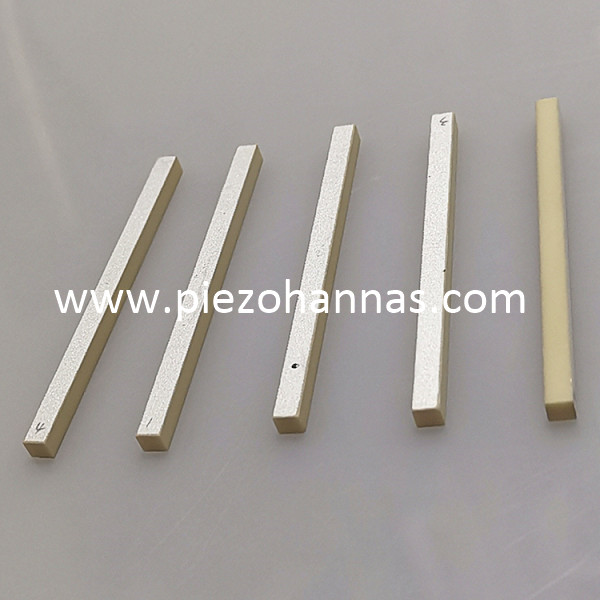

PZT5A Barra de cerámica piezoeléctrica cristales piezoeléctricos para acelerómetros


Wuhan Piezohanna Tech.co ., Ltd es un fabricante de cerámica piezoeléctrica, transductores ultrasónicos con technol fuerteOGY FORCE. Con un sistema de gestión de calidad y el sector de la investigación y el desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.


`Wmtazj_f () (0) kktb

`HZ1CVWLCFT (EFAAXI6WN (1)

8MC`0EC) RJ5U ((7) AKDB (1)


3) QHP43V%) JYY3_EW (TJXQB (1)

Tr`x4) 8`x1g_) 37Z7961Y (1)



l. Cerámica Descripción:



Geometría

Tamaño (mm)

Tolerancia

Discos piezo

Diámetro:   3 a 200









Tolerancia según el estándar industrial de elementos piezoeléctricos.

Espesor: 0.2-25

Tubos de piezo

Longitud:     1-100

SOBREDOSIS:           6-180

IDENTIFICACIÓN:             5-150

Muro:         0.5-15

Platos piezo

Longitud:       1-200

Ancho:         1-200

Espesor: 0.2-25

Esfera de piezo

SOBREDOSIS:             6-160

IDENTIFICACIÓN:               4-150

Muro:           1-10

Anillos piezo

SOBREDOSIS:             3-180

IDENTIFICACIÓN:               1-150

Espesor : 0.2-25

Para todos los tamaños

Llanura

± 0.03

Concentricidad

± 0.10

Perpendicularidad

± 0.10

Paralelismo

± 0.05





PZT Material suave:



\"Soft \" PZT Materiales

El tipo de material blando

Propiedades



PSNN-5

Plisas-51

PZT-51

PZT-52

PZT-53

PZT-5H

PZT-5X

Constante dieléctrica

ɛTR3


1600

2000

2200

2400

2600

3200

4500

Factor de acoplamiento

KP


0.6

0.62

0.62

0.63

0.64

0.68

0.7


K31


0.35

0.35

0.35

0.35

0.36

0.38

0.4


K33


0.68

0.7

0.68

0.7

0.7

0.76

0.77


Kt


0.5

0.52

0.5

0.5

0.5

0.52

0.53

Coeficiente piezoeléctrico

D31

10-12m/v

-170

-197

-186

-204

-227

-275

-300


D33

10-12m/v

400

450

500

520

550

620

750


G31

10-3VM/N

-12

-11.1

-9.6

-9.8

-9.9

-9.7

-7.5


G33

10-3VM/N

28

25.4

25.6

24.5

23.9

22

18.8

Coeficientes de frecuencia

Notario público


2000

1920

1980

1980

1960

1900

1960


N1


1466

1407

1451

1451

1437

1393

1437


N3


1825

1925

1900

1900

1755

1550

1800


Nuevo Testamento


2100

2100

2150

2150

2150

2100

2200

Coeficiente de cumplimiento elástico

SE11

10-12m2/n

16.6

18

16.7

17

17.4

18

19

Factor de calidad maquánico

QM


85

80

80

75

75

70

65











Factor de pérdida dieléctrica

Tg δ

%

2

2

2

2

2

2

2

Densidad

ρ

g/cm3

7.5

7.5

7.6

7.6

7.6

7.5

7.5

Temperatura curie

TC

° C

350

345

270

270

270

230

165

El módulo de Young

Ye11

<109n/m2

60

56

60

59

57.5

56

53

Proporción de veneno



0.36

0.36

0.36

0.36

0.36

0.36

0.39


PZT Material duro:


Hard \"PZT Materials



PZT-41

PZT-42

PZT-43/4d

PZT-82

PBAS-4

Constante dieléctrica

ɛTR3


1050

1250

1420

1100

1900









Factor de acoplamiento

KP


0.58

0.58

0.58

0.52

0.59


K31


0.32

0.33

0.34

0.3

0.34


K33


0.66

0.67

0.68

0.57

0.68


Kt


0.48

0.48

0.48

0.4

0.49

Coeficiente piezoeléctrico

D31

10-12m/v

-106

-124

-138

-100

-160


D33

10-12m/v

260

280

300

240

380


G31

10-3VM/N

-11.4

-11.2

-11

-10.3

-9.5


G33

10-3VM/N

28

25.3

24

25

22.6

Coeficientes de frecuencia

Np


2280

2200

2160

2280

2200


N1


1671

1613

1583

1671

1613


N3


1950

1900

1875

1950

1850


Nt


2250

2200

2200

2300

2200

Coeficiente de cumplimiento elástico

Se11

10-12m2/norte

11.8

12.7

13.2

11.6

13.2

Factor de calidad maquánico

QM


1000

800

600

1200

2200









Factor de pérdida dieléctrica

Tg δ

%

0.3

0.4

0.5

0.3

0.5

Densidad

ρ

g/cm3

7.5

7.5

7.5

7.6

7.5

Temperatura curie

TC

° C

320

320

320

310

310

El módulo de Young

YE11

<109Nuevo Méjico3

85

79

76

86

76

Proporción de veneno



0.3

0.3

0.3

0.3

0.33



Detalles del paquete:


1


2

3

4

PREGUNTAS MÁS FRECUENTES:


1. sobre material de cerámica piezoeléctrica, ¿cuál es los materiales cerámicos equivalentes?


Proveedor de material PZT

Marina tipo I (PZT-4)

Marina tipo II (PZT-5A)

Navy Tipo VI (PZT-5H)

Marina tipo III (PZT-8)

Piezo hannas

P-41

P-51

P-5H

P-82

Morgan Matroc

PZT-4

PZT-5A

PZT-5H

PZT-8

Canal ind.

C5400

C5500

C5700

C5800

Edo Corp.

EC-64

EC-65

EC-76

EC-69

Queramos

K-270

K-350


K-278

Productos de transductor

LTZ-1

LTZ-2

LTZ-2H


Sensores de Staveley

EBL1

EBL2

EBL3

EBL4



2. ¿Cuáles son los campos de aplicación acústica submarina de la cerámica piezoeléctrica?


Exploración del fondo del mar, sonar, hidrográfica, transductor submarino, NDT, baliza, imágenes, galvanómetro ...



3. sobre transductor de cerámica piezoeléctrica, ¿cuál es el efecto del uso de cerámica piezoeléctrica? ?


Acerca de los transductores de cerámica piezoeléctrica, que utilizan los dos efectos principales de la cerámica piezoeléctrica, en particular, los transductores usan el efecto piezoeléctrico inverso cuando emiten, y utilizan un efecto piezoeléctrico positivo cuando recibe, a su vez, este tipo de transductor funcionan y use normalmente.
