PS1000K0112
Piezohannas
PS1000K0112
Cristal de placa piezoeléctrica de alta calidad para sensor de acelerómetro
Wuhan piezohannas tech.co., LTD es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos y algunas otras deivencias ultrasónicas con fuerza de tecnología sólida. Con un sistema de gestión de calidad y un secto de investigación y desarrollo.R, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
- Material PIZO: PZT5
- Dimensiones: 51 * 51 * 5mm
-Aplicación: acelerómetro piezoeléctrico.
El rango de rectángulo piezocerámico / cuadrado:
Longitud: 3mm-176mm
Ancho: 1mm-120mm
Altura: 0.1mm-30mm
Valor típico del rendimiento de los materiales\"Soft \" PZT:
\"Soft \" Materiales PZT | El tipo de material suave. | ||||||||
Propiedades | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante dieléctrica | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Factor de acoplamiento | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente piezoeléctrico | D31 | 10-12m / v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12m / v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
g31 | 10-3vm / n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3vm / n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frecuencia | Notario público | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nuevo Testamento | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de cumplimiento elástico | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Factor de calidad machanical | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Factor de pérdida dieléctrica | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidad | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura curie | Tc | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
El módulo de Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Relación venenosa | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 |
Aplicación de acelerómetro:
Los acelerómetros tienen múltiples aplicaciones en la industria y la ciencia. Los acelerómetros altamente sensibles son componentes de sistemas de navegación inercial para aeronaves y misiles. Los acelerómetros se utilizan para detectar y monitorear la vibración en maquinaria giratoria. Los acelerómetros se utilizan en tabletas y cámaras digitales, de modo que las imágenes en las pantallas siempre se muestran en posición vertical. Los acelerómetros se utilizan en drones para la estabilización de vuelo. Los acelerómetros coordinados se pueden usar para medir las diferencias en la aceleración adecuada, particularmente la gravedad, sobre su separación en el espacio; I.E., degradado del campo gravitatorio. Esta gradiometría de gravedad es útil porque la gravedad absoluta es un efecto débil y depende de la densidad local de la tierra que es bastante variable.

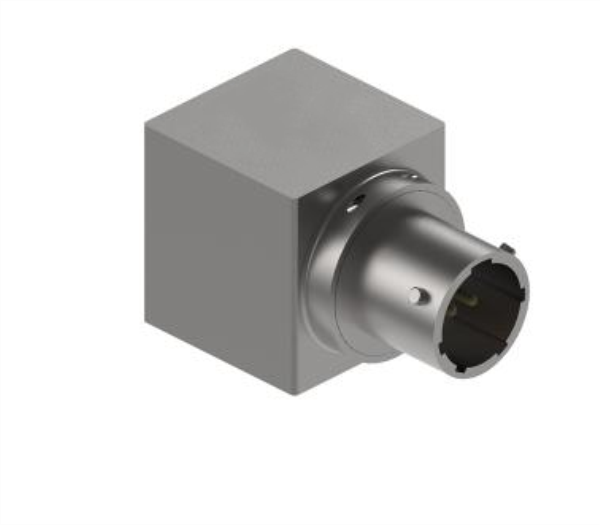

Aplicaciones Imagen OF Piezoeléctrico Acelerómetro:
Cristal de placa piezoeléctrica de alta calidad para sensor de acelerómetro
Wuhan piezohannas tech.co., LTD es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos y algunas otras deivencias ultrasónicas con fuerza de tecnología sólida. Con un sistema de gestión de calidad y un secto de investigación y desarrollo.R, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
- Material PIZO: PZT5
- Dimensiones: 51 * 51 * 5mm
-Aplicación: acelerómetro piezoeléctrico.
El rango de rectángulo piezocerámico / cuadrado:
Longitud: 3mm-176mm
Ancho: 1mm-120mm
Altura: 0.1mm-30mm
Valor típico del rendimiento de los materiales\"Soft \" PZT:
\"Soft \" Materiales PZT | El tipo de material suave. | ||||||||
Propiedades | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante dieléctrica | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Factor de acoplamiento | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente piezoeléctrico | D31 | 10-12m / v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12m / v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
g31 | 10-3vm / n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3vm / n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frecuencia | Notario público | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nuevo Testamento | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de cumplimiento elástico | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Factor de calidad machanical | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Factor de pérdida dieléctrica | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidad | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura curie | Tc | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
El módulo de Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Relación venenosa | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 |
Aplicación de acelerómetro:
Los acelerómetros tienen múltiples aplicaciones en la industria y la ciencia. Los acelerómetros altamente sensibles son componentes de sistemas de navegación inercial para aeronaves y misiles. Los acelerómetros se utilizan para detectar y monitorear la vibración en maquinaria giratoria. Los acelerómetros se utilizan en tabletas y cámaras digitales, de modo que las imágenes en las pantallas siempre se muestran en posición vertical. Los acelerómetros se utilizan en drones para la estabilización de vuelo. Los acelerómetros coordinados se pueden usar para medir las diferencias en la aceleración adecuada, particularmente la gravedad, sobre su separación en el espacio; I.E., degradado del campo gravitatorio. Esta gradiometría de gravedad es útil porque la gravedad absoluta es un efecto débil y depende de la densidad local de la tierra que es bastante variable.
Aplicaciones Imagen OF Piezoeléctrico Acelerómetro:
