PR1000K0134
Piezohannas
PR1000K0134
Componentes de anillo piezocerámicos personalizados para soldador ultrasónico
1. descripción del producto
- Material PIZO: PZT-8
- Dimensiones: OD50 * ID20 * 6mm
- Frecuencia resonante: 33 ± 5% kHz
- Capacitancia estática: 2500 ± 20% PF
-Resonante impedancia≤100
-Electrodo: electrodo de plata.
Curva de admitancia:
2. Anillo piezo para soldadura por ultrasonidos en stock:
sobredosis38*IDENTIFICACIÓN15*5mm
OD45 * ID15 * 5mm
OD50 * ID17 * 5mm
OD50 * ID23 * 5mm
sobredosis50*IDENTIFICACIÓN23*6 (6.5) mm
Rango de anillo de cerámica piezo.
Diámetro externo: 5.0 - 100mm
Diámetro interno: (2.0 - 35 mm)
Espesor: (0.2 - 15 mm)
Elección de metalización (plata, níquel, oro y otros a petición)
Amplia selección de formulaciones de PZT.
4. Valor contenido político del rendimiento de los materiales\"Hard \" PZT:
Materiales duros \"pzt | |||||||
Propiedades | PZT-41 | PZT-42 | PZT-43 | PZT-82 | PBAS-4 | ||
Constante dieléctrica | ɛTr3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Factor de acoplamiento | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coeficiente piezoeléctrico | D31 | 10-12m / v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m / v | 260 | 280 | 300 | 240 | 380 | |
g31 | 10-3vm / n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm / n | 28 | 25.3 | 24 | 25 | 22.6 | |
Coeficientes de frecuencia | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coeficiente de cumplimiento elástico | Se11 | 10-12m2/norte | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Factor de calidad machanical | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Factor de pérdida dieléctrica | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densidad | ρ | g / cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Temperatura curie | Tc | ° C | 320 | 320 | 320 | 310 | 310 |
El módulo de Young | YE11 | <109Nuevo Méjico3 | 85 | 79 | 76 | 86 | 76 |
Relación venenosa | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
5. Tolerancias mecánicas estándar:
Diámetro exterior ± 0.150mm
Diámetro interior ± 0.150mm
Espesor ± 0.05mm
Planitud 0.002 ** / 0.012mm max
Paralelismo 0.007 ** / 0.012mm MAX
Concentricidad 0.2mm
6. Máscara de aplicaciones de la máquina:
50 * 17 * 6.5MM El anillo piezoe se usa para la máquina de soldadura, DUO al virus de Corona, se necesita los requisitos rápidos del anillo piezoeléctrico en China y en el extranjero, es el componente básico para la máquina de máscara.

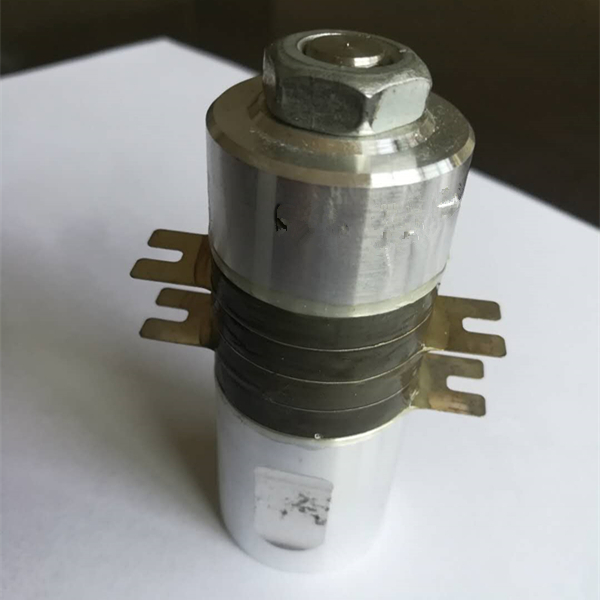

7. Aplicaciones Imagen:
