PH75F0256
Piezohannas
PH75F0256

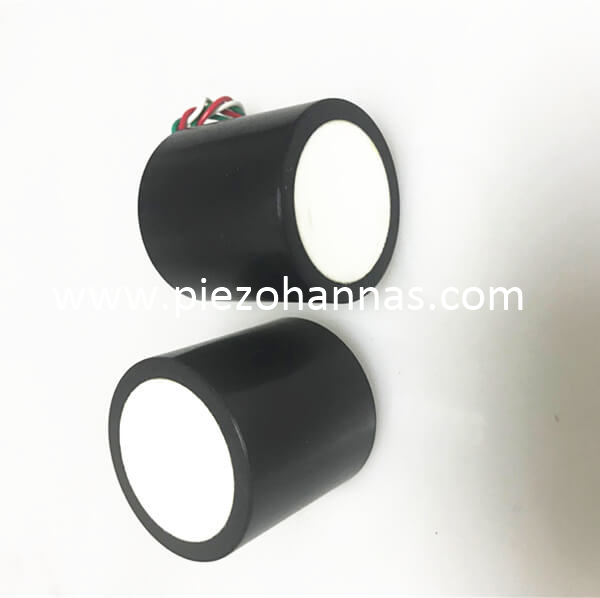

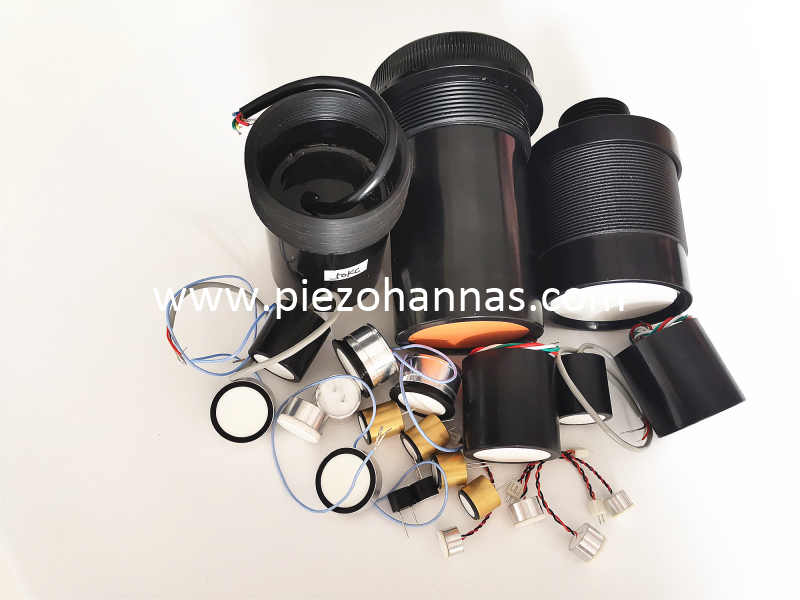

Circuito transductor ultrasónico piezoeléctrico de 75kHz para la medición de distancia
Introducción:
El sensor ultrasónico PH75F0256 tiene las funciones del transmisor y el receptor. Es un tipo de largo alcance, generalmente se puede usar para el buscador de rango ultrasónico, el sensor ultrasónico para objetos de detección sin contacto, sensor de distancia ultrasónica, sensor de nivel de líquido ultrasónico, etc. Si tiene alguna pregunta para otras aplicaciones, contáctenos para obtener detalles.
Parámetros técnicos:
Modelo | PH75F0256 |
Frecuencia resonante central (kHz) | 75 kHz ±4.0 kHz |
FrecuenciaBanda ancha | 6.0 kHz |
Distancia de detección | 0.25 ~ 6m |
Puntos ciegos | <0.25m |
Viga de ángulo de lanzamiento (-3ángulo completo de DB) | 14 ± 2 ° |
Sensibilidad integrada (0 dB = 200 vp-P；período：50；distancia：40 cm) | -60db min |
Capacitancia electrostática | 2000pf ± 20% |
Impedancia paralela mínima | 200Ω ± 30% |
Voltaje de trabajo máximo (pulso - 2% de ciclo de trabajo) | ＜800V |
Temperatura de funcionamiento | -20 ~ 80 ℃ |
Temperatura de almacenamiento | -40 ~ 85 ℃ |
Nivel de protección | IP65 |
Instalación | Ciclo externo fijado |
Material de la Caja | abdominales |
Dimensión de esquema:
Curva de resistencia a la frecuencia：
![636t30@{6] KA8JQ1UT (FB8](http://a0.leadongcdn.com/cloud/lqBqnKjlRioSilprkmio/636T30-KA8JQ1UT-FB8.png)
Frecuencia-Ángulo de fase Curva：
Prueba de sensibilidad:
Voltaje de transmisión: 200VP-P; período:50; distancia:40cM
Directividad Curva：
Característica:
1. Paquete sólido (abdominales o carcasa de aleación de aluminio)
2.Instalación de manera expedente (tornillo M20*1.5)
Solicitud:
1. Ubicación de posición
2. Medición del enfoque
3. Medición del tráfico
4. Evaluar los obstáculos
Aviso y almacenamiento:
1. No aplique D.C.Voltage para sensores ultrasónicos para evitar la migración.
2. Debido a que los sensores tienen una dirección potencial, preste atención a su ubicación de instalación.
3. Para garantizar la confiabilidad y la larga vida útil, no use los sensores donde la temperatura es más alta que la nominal.
4. No se puede usar los sensores en una zona de vacío o áreas peligrosas.
5. No lo use en una zona de vapor, el área de la atmósfera produce gradiente de temperatura desigual conducirá a un error de medición.
6. Los productos no deben usarse ni almacenarse en una atmósfera corrosiva, especialmente donde el gas de cloruro, el gas sulfuro, el ácido, el álcali, la sal o similares están presentes. Almacene los productos en la habitación donde hay temperatura y humedad normales, y evite la luz solar, cambios repentinos en la temperatura y la humedad. Puede causar falla o mal funcionamiento en tales condiciones.
7. Si solicita la frecuencia no estándar y otras condiciones especiales, infórmenos las condiciones de trabajo específicas y el circuito que necesita, para hacer sensores para cumplir con sus requisitos específicos.
