PHA-200-01EA
Piezohannas
PHA-200-01EA
Circuito de transductor ultrasónico de acero inoxidable para 1m distancia
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 200kHz |
| |
Modelo | PHA-200-01EA | ||
Frecuencia | 200khz ± 5% | ||
Distancia de detección | 0.10~1.5m | ||
Mínimo Paralelo Lmpeedance | 600Ω ± 20% | ||
800pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:750vpp,Distancia:0.3m, Amplitud de eco:20mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@ -3db: 8 ° ± 2, Ángulo agudo: 19 ° ± 4 | ||
Material de la carcasa | acero inoxidable | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
IP68 | |||
Nivel de protección | 10g ± 5% ( Longitud: 20cm) | ||
Peso | Tipo integrado: Conector:Rojo +, blanco-, negro: alambre blindado; (El sensor TEMP es opcional) | ||

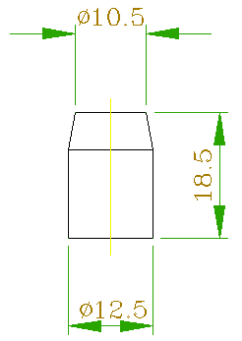

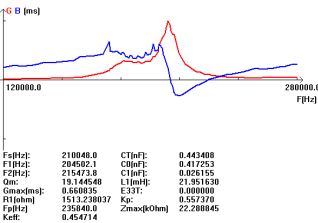

Curva de admitancia | Diagrama de la estructura del producto | ||
|
|
Esquema del circuito de prueba del transductor:
Diagrama esquemático del sensor de temperatura:
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
