Cilindro de cerámica piezoe 98kHz para transductores de sonar.

Compartir con:

Cilindro de cerámica piezoe 98kHz para transductores de sonar.

Dimensiones: OD 9.5mm, id8.2mm, altura 9.5mm
Material: PZT5A

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PT1000K0184
Marca del producto:
Piezohannas
Código De Producto:
PT1000K0184

Descripción del producto

Cilindro de cerámica piezoe 98kHz para transductores de sonar.

Wuhan piezohannas tech.co., LTD es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos con fuerza de tecnología sólida. Con un sistema de gestión de calidad y un sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.

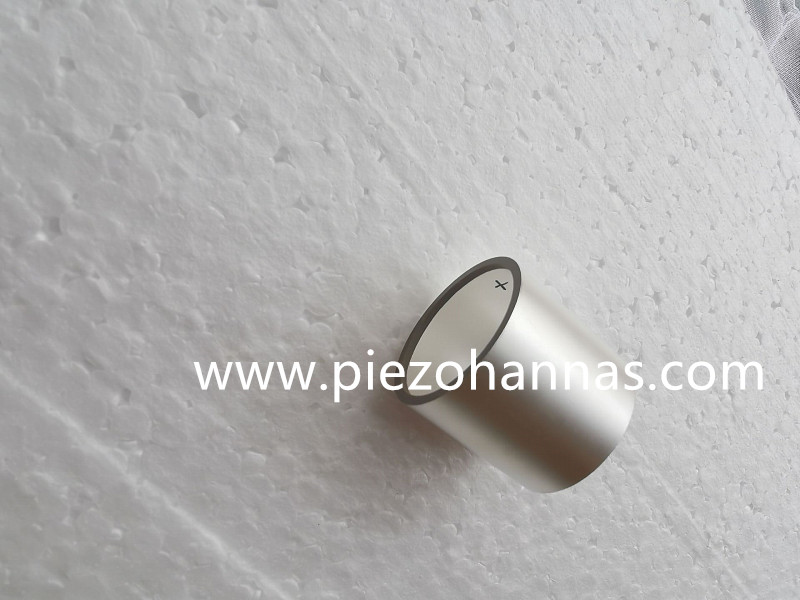

Cilindro piezo para el transductor de sonar.

TUBO DE CERAMICS PIEZO DESCRIPCIÓN:

Dimensiones: OD 9.5mm, id8.2mm, altura 9.5mm

Material: PZT5A

FRECUENCIA RADIAL FR: 98KHZ ± 1KHZ

Pérdida dieléctrica TG Δ: <1.8%

Factor de acoplamiento electromecánico K31> 0.35

Impedencia de resonante> 80 Ω

Capacitancia estática CS: 6300PF ± 20%

 Aplicación de transductores de sonar:

  Un transductor de sonar convierte la energía electrónica a los pulsos acústicos y viceversa. El tipo de transductor utilizado es un factor importante determinante en el rendimiento del sistema Sonar. El transductor de sonar óptimo depende del tipo de aplicación, la profundidad máxima del agua, el tipo de sedimento de fondo marino, etc. Los transductores que se ofrecen con nuestros sistemas de sonar se adaptan a medida para los requisitos de los usuarios y van desde 3.5 kHz a 200 kHz en frecuencia. Además de la frecuencia de operación, los transductores de sonar también están calificados para su nivel máximo de potencia de transmisión, reciben sensibilidad, ancho de haz y lóbulos laterales. Puede estar seguro de que un sistema SONAR que ha sido configurado por SYQWEST Inc. para su aplicación utiliza la mejor opción de transductor de sonar absoluta para un rendimiento óptimo del sistema.


Tamaño estándar del tubo piezo:

Diámetro: 5.0 - 100mm
Grosor de la pared: 1 - 10mm
Altura: 2.5 - 50mm

Material PZT:

\"Soft \" Materiales PZT	El tipo de material suave.
Propiedades			PSNN-5	PLIS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Constante dieléctrica	ɛtr3		1600	2000	2200	2400	2600	3200	4500
Factor de acoplamiento	Kp		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Coeficiente piezoeléctrico	D31	10-12m / v	-170	-197	-186	-204	-227	-275	-300
	D33	10-12m / v	400	450	500	520	550	620	750
	g31	10-3vm / n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	G33	10-3vm / n	28	25.4	25.6	24.5	23.9	22	18.8
Coeficientes de frecuencia	Notario público		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nuevo Testamento		2100	2100	2150	2150	2150	2100	2200
Coeficiente de cumplimiento elástico	SE11	10-12m2 / n	16.6	18	16.7	17	17.4	18	19
Factor de calidad machanical	QM		85	80	80	75	75	70	65

Factor de pérdida dieléctrica	Tg δ	%	2	2	2	2	2	2	2
Densidad	ρ	g / cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Temperatura curie	Tc	° C	350	345	270	270	270	230	165
El módulo de Young	Ye11	<109n / m2	60	56	60	59	57.5	56	53
Relación venenosa			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Rango de dimensión:

Discos de cerámica PIZO	Diámetro	PZT-4	PZT-5	PZT-8
	Diámetro	3-100	3-100	3-100
	Espesor	0.3-10	0.25-15	0.4-8
Anillos de cerámica piezo	Diámetro exterior	3-100	3-100	3-100
	Diámetro interno	≥ 2	≥ 2	≥ 2
	Espesor	0.3-10	0.25-15	0.4-8
Tubos de cerámica PIZO	Diámetro exterior	3-108	3-108	3-105
	Diámetro interno	≥ 2	≥ 2	≥ 2
	Largo	≤50	≤50	≤50
Placas cerámicas PIZO	Largo	≤ 50	≤ 50	≤ 50
	Ancho	≥ 1	≥ 1	≥ 1
	Espesor	0.3-10	0.25-15	0.3-8

Imágenes de la aplicación:

DQ6] F6T1 (CMF5W} F {$ VU) YF

Tubo de cilindro piezoico Tubo de cilindro piezoe 98kHz. Transductor de tubo de cilindro piezoico Tubos piezoeléctricos de 98kHz TUBO PIEZO PARA TRANSDUCTORES DE SONAR Tubo de piezómetro para transductores de sonar. Tubo de cilindro piezo para transductores de sonar. TUBO PIEZO DE 98KHZ Tubo piezoeléctrico para transductores de sonar. Cilindro piezoe para transductores de sonar.
