PHW-2M-01E
Piezohannas
PHW-2M-01E

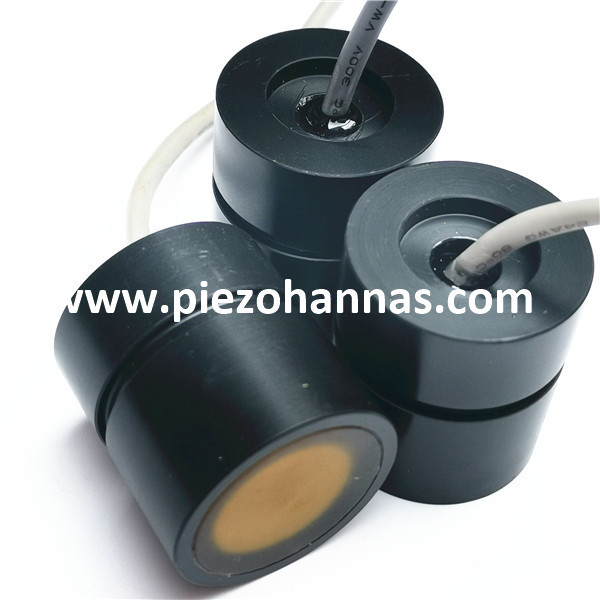

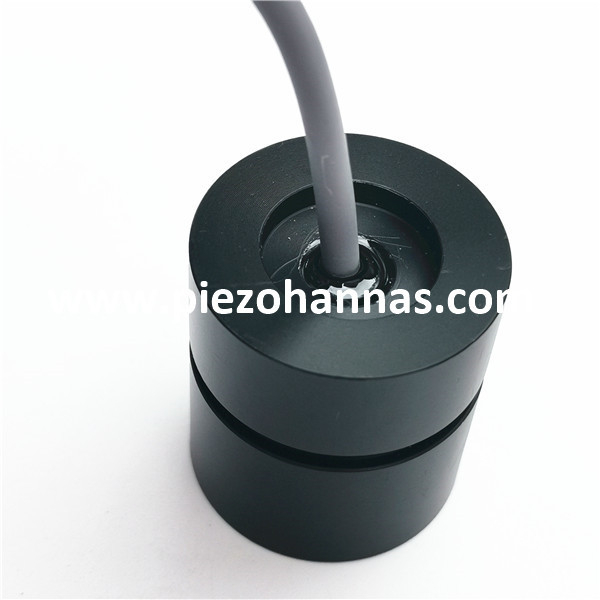

Carcasa de aleación de titanio Insertado Tipo Transductor ultrasónico para caudalímetro ultrasónico
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor de caudalería de tubería insertada |
| |
Modelo | PHA-2M-01E | ||
Frecuencia | 2MHZ ± 30KHZ | ||
Distancia de detección | 0.03～2m | ||
Mínimo paralelo lmpeedance |
5Ω ± 20％ | ||
3200pf ± 20％@ 1khz | |||
Sensibilidad | Voltaje de conducción de la sonda:24vpp、 Distancia:0.3m、 Amplitud de eco:1.01 v | ||
-40～+ 80 ℃ | |||
≤3 kilos o 0.3mpa | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 2 ° ± 0.5, Ángulo afilado: 4 ° ± 1 | ||
Material de la carcasa | Pom | ||
Uso | Medidor de flujo ultrasónico， Rangfinder bajo el agua | ||
De acuerdo a Diagrama de la estructura del producto | |||
Nivel de protección | IP68 | ||
Peso | 50 g ± 5% (Largo:2m） | ||
Alambrado Instrucciones | Rojo:transductor+,Blanco:transductor-, Negro: alambre blindado; （ El sensor de temperatura es opcional) | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Aplicación de medidor de flujo ultrasónico:
Se puede hacer una construcción de medidores de flujo ultrasónica utilizando transductores de corriente y corriente, tubería y reflector del sensor. El principio de funcionamiento del medidor de flujo ultrasónico es, utiliza ondas de sonido para resolver la velocidad de un líquido dentro de una tubería. Hay dos condiciones en la tubería como ningún flujo y fluyendo. En la primera condición, las frecuencias de las ondas ultrasónicas se transmiten en una tubería y sus indicaciones del fluido son similares. En la segunda condición, la frecuencia de onda reflejada es diferente debido al efecto Doppler.
