PHA-200-01KB
Piezohannas
PHA-200-01KB

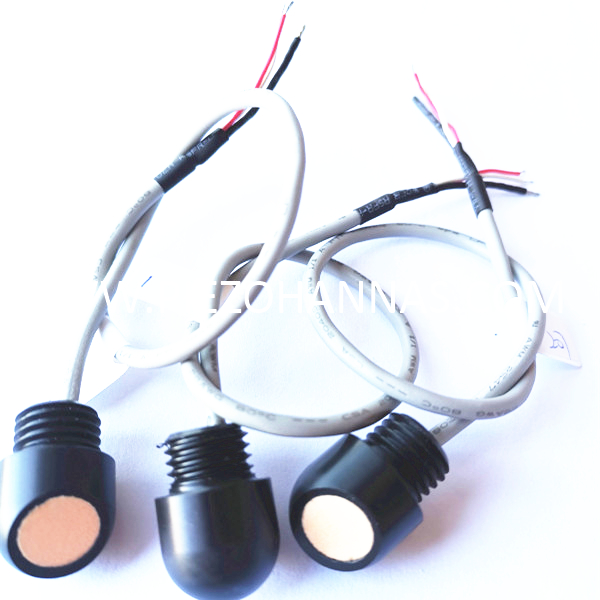

Transductor de viento ultrasónico de bajo costo para sensor de velocidad de viento ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHz Transductor ultrasónico |
| |
Modelo | PHA-200-01kB | ||
Frecuencia | 200khz ±5% | ||
Distancia de detección | 0.10～1.5m | ||
Mínimo Paralelo Lmpeedance | 2300Ω ± 20％ | ||
370pf ± 20％@ 1khz | |||
Sensibilidad | Voltaje de conducción：800VPP，Distancia:0.3m， Amplitud de eco:25mv | ||
-40～+ 80 ℃ | |||
≤3kilos o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 10 ° ±10%， Ángulo afilado: 23 ° ±10% | ||
Alojamiento Material | Pom | ||
Uso | Ultrasónicoanemorumbómetro,Sensor de viento ultrasónico | ||
hilo：M12 * 1.5 | |||
Nivel de protección | IP68 | ||
Peso | 10g ± 5% (largo：10cm） | ||
Instrucciones de cableado | integratTipo de ed：Rojo +，Blanco-，Negro: Alambre blindado(sensor de temperaturaes opcional) | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Aplicación de sensor de viento ultrasónico:
Un anemómetro ultrasónico típico consta de 2 pares de transductores ultrasónicos montados en ángulos rectos entre sí como se muestra en la siguiente figura. Cada sensor es capaz de transmitir y recibir pulsos ultrasónicos. La distancia física entre los sensores orientados opuestos es fija y conocida. Durante la operación, el tiempo realizado para un pulso ultrasónico de sonido para viajar desde el Transductor del Norte (N) hasta el Transductor South (S) se compara con el tiempo para que un pulso viaje desde S a N Transductor. Si no hubiera soplar viento, las dos veces deberían igualar exactamente. De lo contrario, la onda de sonido que viaja con el viento debe llegar antes del sonido que viaja contra él. Por ejemplo, si hay un viento que sopla a N, el tiempo de viaje de N a S sería más comparado con los S a n Tiempo de viaje. La diferencia en el tiempo de vuelo puede dar la velocidad relativa del viento a lo largo del eje NS. De manera similar, los tiempos de vuelo también se comparan a lo largo de las instrucciones este-oeste y del oeste para calcular la velocidad del viento a lo largo del eje EW. Luego, los dos componentes de velocidad rectangular del viento se combinan para calcular el vector del viento con una suma resultante y un ángulo de velocidad del viento. La disposición del sensor que se muestra a continuación le da solo la velocidad del viento horizontal. La medición de una velocidad de viento tridimensional requiere arreglos de sensores a lo largo de la dirección vertical.
Imagen de la aplicación:
