Anillo de cerámica PIZO personalizado para transductor de soldadura

Compartir con:

Anillo de cerámica PIZO personalizado para transductor de soldadura

- Material PIZO: PZT-8
- Dimensiones: OD15 * ID6.5 * 2mm
- Frecuencia resonante: 108 ± 5% kHz
- Capacitancia estática: 700 ± 20% PF
-Piezoeléctrico constante: 230 ± 10% × 10~¹²c / n
-Resonante impedancia≤30Ω
-Electrodo: electrodo de plata.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
Pr1000k0135
Marca del producto:
Piezohannas
Código De Producto:
PR1000K0135

Descripción del producto

Anillo de cerámica PIZO personalizado para transductor de soldadura

1. descripción del producto

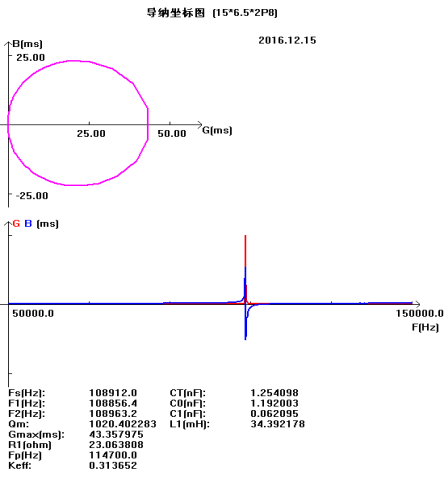

Curva de admitancia:

2. Anillo piezo para soldadura por ultrasonidos en stock:

sobredosis38*IDENTIFICACIÓN15*5mm

OD45 * ID15 * 5mm

OD50 * ID17 * 5mm

OD50 * ID17 * 6.5mm

OD50 * ID20 * 5mm

OD50 * ID20 * 6mm

OD50 * ID23 * 5mm

sobredosis50*IDENTIFICACIÓN23*6 (6.5) mm

3.Some tamaño estándar de piezo.Anillo

Rango de anillo de cerámica piezo.
Diámetro externo: 5.0 - 100mm
Diámetro interno: (2.0 - 35 mm)
Espesor: (0.2 - 15mm)

Elección de metalización (plata, níquel, oro y otros a petición)

Amplia selección de formulaciones de PZT.

4. Valor contenido político del rendimiento de los materiales\"Hard \" PZT:

Materiales duros \"pzt
Propiedades			PZT-41	PZT-42	PZT-43	PZT-82	PBAS-4
Constante dieléctrica	ɛ^T_r3		1050	1250	1420	1100	1900

Factor de acoplamiento	K_P		0.58	0.58	0.58	0.52	0.59
	K₃₁		0.32	0.33	0.34	0.3	0.34
	K₃₃		0.66	0.67	0.68	0.57	0.68
	K_t		0.48	0.48	0.48	0.4	0.49
Coeficiente piezoeléctrico	D31	10^-12m / v	-106	-124	-138	-100	-160
	D33	10^-12m / v	260	280	300	240	380
	g31	10^-3vm / n	-11.4	-11.2	-11	-10.3	-9.5
	G33	10^-3vm / n	28	25.3	24	25	22.6
Coeficientes de frecuencia	N_p		2280	2200	2160	2280	2200
	N₁		1671	1613	1583	1671	1613
	N₃		1950	1900	1875	1950	1850
	N_t		2250	2200	2200	2300	2200
Coeficiente de cumplimiento elástico	S^e₁₁	10^-12m²/norte	11.8	12.7	13.2	11.6	13.2
Factor de calidad machanical	QM		1000	800	600	1200	2200

Factor de pérdida dieléctrica	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Densidad	ρ	g / cm³	7.5	7.5	7.5	7.6	7.5
Temperatura curie	Tc	° C	320	320	320	310	310
El módulo de Young	Y^E₁₁	<10⁹Nuevo Méjico³	85	79	76	86	76
Relación venenosa			0.3	0.3	0.3	0.3	0.33

5. Tolerancias mecánicas estándar:
Diámetro exterior ± 0.150mm
Diámetro interior ± 0.150mm
Espesor ± 0.05mm
Planitud 0.002 ** / 0.012mm max
Paralelismo 0.007 ** / 0.012mm MAX
Concentricidad 0.2mm

6. Máscara de aplicaciones de la máquina:

50 * 17 * 6.5MM El anillo piezoe se usa para la máquina de soldadura, DUO al virus de Corona, se necesita los requisitos rápidos del anillo piezoeléctrico en China y en el extranjero, es el componente básico para la máquina de máscara.

7. Aplicaciones Imagen:

Componentes de anillo piezocerámicos personalizados para soldador ultrasónico

Anillo de cerámica piezoeléctrico personalizado Transductor de soldadura de anillo piezo Transductor de soldadura cerámica piezo. Anillo Piezoeléctrico personalizado Anillo piezocerámico personalizado PIEZO CERÁMICA PARA TRANSDUCTOR DE SOLDADURA Anillo piezo para el transductor de soldadura. Componentes de anillo PIZO personalizado Cerámica PIEZO PARA TRANSDUCTOR DE SOLDADURA
