QDA49
QDA49
Actuador de cerámica piezoeléctrico Accionador de tira piezoeléctrica para dispositivos braille

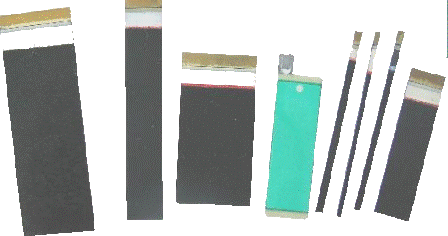

Actuadores de Bimorph
Los actuadores de Bimorph están hechos de un par de elementos piezoeléctricos emparedados que pueden expandirse y contratar en longitud. Cuando se usa como sensor, la doblada hace que un lado entre en la tensión y la otra en compresión, y tener una frecuencia de respuesta en el rango audible permite que el elemento Bimorph se use como un sensor de sonido de alta sensibilidad. Cuando se usa como un actuador, una entrada eléctrica produce una fuerza de flexión que se puede usar como elemento de conmutación en una amplia gama de aplicaciones (OPTACON, Bombas de dosis, control de la válvula, etc.)

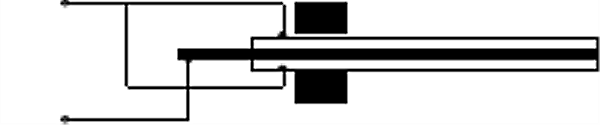

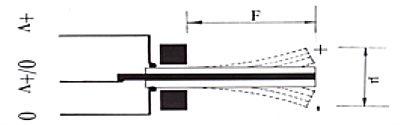

C.A.

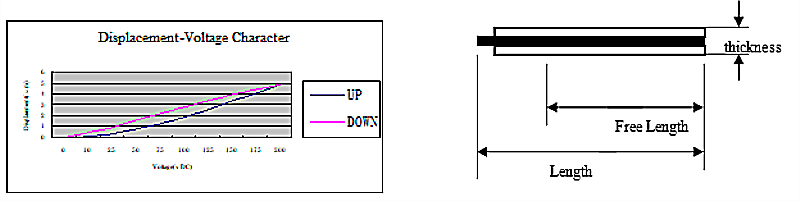

Curva de carácter: (Muestra de referencia: QDA60-20-0.6)
Modelo normal:
Modelo | Largo | Ancho | Espesor | Largo libre | Voltaje | Desplazamiento | Fuerza |
QDA60-20-0.6 | 60 mm | 20 mm | 0.60 mm | 53 mm | 150Vcorriente continua | ≥2.6mm | ≥0.40N |
QDA60-10-0.6 | 60 mm | 10 mm | 0.60 mm | 53 mm | 150Vcorriente continua | ≥2.6mm | ≥0.20N |
QDA49-2.3-0.75 | 49 mm | 2.3 mm | 0.75 mm | 38 mm | 200Vcorriente continua | ≥1.5mm | ≥0.10N |
QDA45-10-0.6 | 45 mm | 10 mm | 0.60 mm | 38 mm | 150Vcorriente continua | ≥1.3mm | ≥0.20N |
QDA45-6.5-0.6 | 45 mm | 6.5 mm | 0.60 mm | 38 mm | 150Vcorriente continua | ≥1.3mm | ≥0.15N |
QDA40-20-0.6 | 40 mm | 20 mm | 0.60 mm | 33 mm | 150Vcorriente continua | ≥1.1mm | ≥0.50N |
QDA40-10-0.6 | 40 mm | 10 mm | 0.60 mm | 33 mm | 150Vcorriente continua | ≥1.1mm | ≥0.18N |
QDA35-2.5-0.6 | 35 mm | 2.5 mm | 0.60mm | 28 mm | 150Vcorriente continua | ≥0.7mm | ≥0.11N |
Nota: Dimensiones especiales personalizadas.
A continuación se pueden utilizar los artículos en dispositivos Braille:
Escribe | Largo | Ancho | Espesor | Largo libre | Voltaje | Desviación | Fuerza |
(mm) | (mm) | (mm) | (mm) | (Dc v) | (mm) | (Minnesota) | |
QDA49 × 2.1 × 0.8 | 49 | 2.1 | 0.8 | 38 | 200 | ≥1.6 | ≥110 |
QDA 47.4 × 2.0 × 0.78 | 47.4 | 2 | 0.78 | 37 | 200 | ≥1.5 | ≥120 |
QDA35 × 2.5 × 0.7 | 35 | 2.5 | 0.7 | 25 | 200 | ≥1.1 | ≥160 |
QDA 36 × 2.1 × 0.7 | 36 | 2.1 | 0.7 | 25 | 200 | ≥1.1 | ≥140 |
Imagen de la aplicación:
