PHA-200-01EA
Piezohannas
PHA-200-01EA

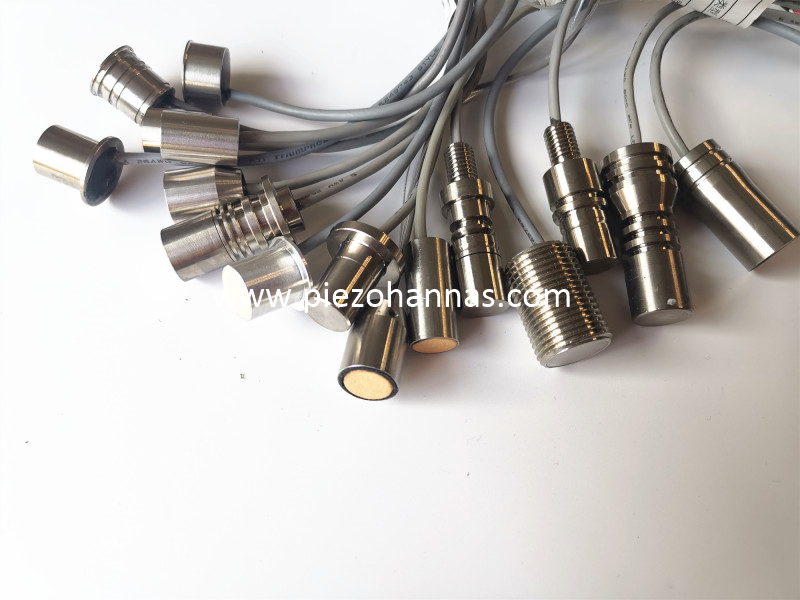

Transductor de rango ultrasónico de 200 kHz para medición de distancia
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 200kHz |
| |
Modelo | PHA-200-01EA | ||
Frecuencia | 200khz ± 5% | ||
Distancia de detección | 0.10～1.5m | ||
Mínimo Paralelo Lmpeedance | 600Ω ± 20％ | ||
800pf ± 20％@ 1khz | |||
Sensibilidad | Voltaje de conducción：750vpp，Distancia:0.3m， Amplitud de eco：20mv | ||
-40～+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@ -3db: 8 ° ± 2， Ángulo agudo: 19 ° ± 4 | ||
Material de la carcasa | acero inoxidable | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
IP68 | |||
Nivel de protección | 10g ± 5% ( Longitud: 20cm） | ||
Peso | Tipo integrado: Conector：Rojo +, blanco-, negro: alambre blindado;
| ||
Curva de admitancia | Diagrama de la estructura del producto | ||
| | ||
Esquema del circuito de prueba del transductor:
Aplicación de medición de distancia ultrasónica:
Como lo indica el nombre, los sensores ultrasónicos miden la distancia utilizando ondas ultrasónicas. El cabezal del sensor emite una ola ultrasónica y recibe la onda reflejada hacia atrás del objetivo. Los sensores ultrasónicos miden la distancia al objetivo al medir el tiempo entre la emisión y la recepción. El sensor óptico tiene un transmisor y un receptor, mientras que un sensor ultrasónico utiliza un solo elemento ultrasónico tanto para la emisión como para la recepción. En un modelo ultrasónico modelo reflectante, un solo oscilador emite y recibe ondas ultrasónicas alternativamente. Esto permite la miniaturización de la cabeza del sensor.
