PHW-750- como
Piezohannas
PHW-750-AS

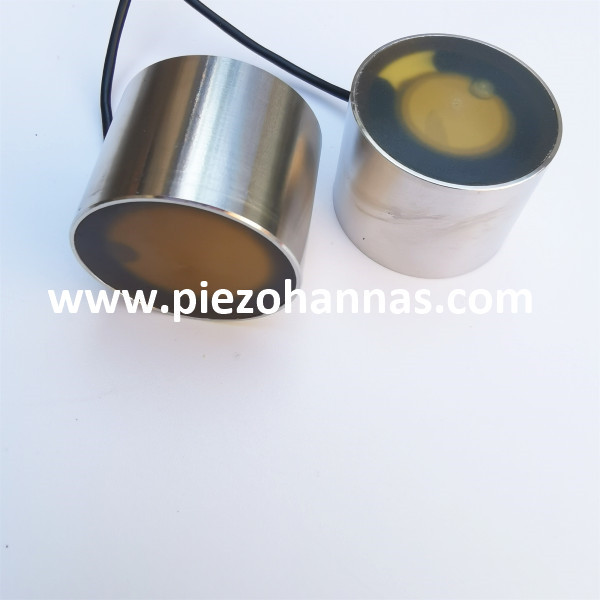

Transductor ultrasónico submarino 750KHZ para el sensor de nivel de líquido
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico submarino 750KHZ |
| |
Modelo | PHW-750- como | ||
Frecuencia | 750khz ± 5% | ||
Distancia de detección | 0.30~15m | ||
Mínimo paralelo lmpeedance | 200Ω ± 20% | ||
1500pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 23 V、Distancia: 0.3m、Amplitud de eco: 200 mv | ||
-10~+50 ℃ | |||
(Amplitud de rayo) Ancho de haz de media potencia @ -3db:4.4 ° ± 10%, Ángulo afilado: 10 ° ± 10%. | |||
Material de la carcasa | 304 | ||
uso | Buscador de rango submarino, sensor de nivel de líquido | ||
Ver Estructura del producto Dibujo para más detalles | |||
Nivel de protección | IP68 | ||
Peso | 46g ± 5% (Longitud de cable:2.5m) | ||
Instrucciones de cableado | Blanco: Transductor +, Negro: Transductor -; | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Aplicación del sensor de nivel de líquido:
Integral con el control de proceso en muchas industrias, los sensores de nivel de líquido se dividen en dos tipos principales. Sensores de medición de nivel de punto se usan para marcar un único altura una condición nivel preestablecido líquido discreta. Generalmente, este tipo de funciones del sensor como una alarma de alta, lo que indica una condición de exceso de llenado, o como un marcador para una condición de alarma baja.Los transmisores de nivel continuas son más sofisticados y pueden proporcionar monitorización de los niveles de todo un sistema. Miden nivel de fluido dentro de un rango, en lugar de en un cierto momento, la producción de una salida analógica que se correlaciona directamente con el nivel de líquido en el recipiente. Para crear un sistema de gestión de nivel, la señal de salida está vinculado a un bucle de control de proceso y a un indicador visual.
