PHW-650-01E
Piezohannas
PHW-650-01E

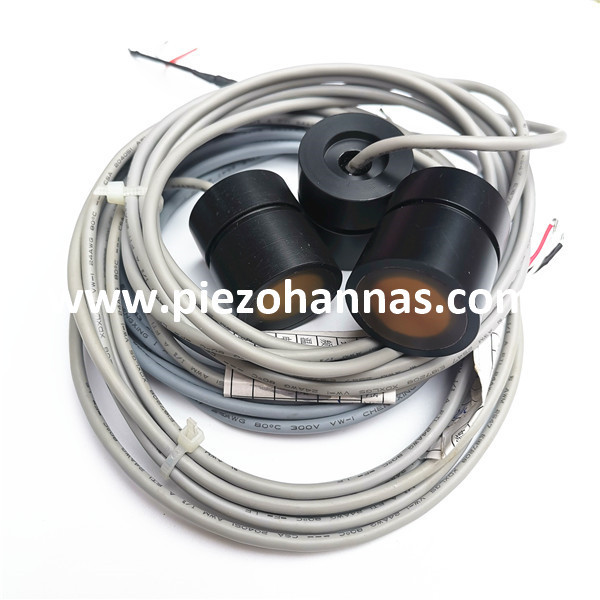

Transductor ultrasónico 650kHz para medidor de flujo ultrasónico
1. Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 650khz Transductor de nivel de barro |
| |
Modelo | PHW-650-01E | ||
Frecuencia | 650khz±5% | ||
Distancia de detección | 0.3~25m | ||
Mínimo Paralelo Lmpeedance | 75Ω ± 20% | ||
1900pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 24 VPP, Distancia: 0.3m, Amplitud de eco: 850 mV | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 6.8 ° ± 1, Ángulo afilado: 16.1 ° ± 2 | ||
Alojamiento Material | Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||

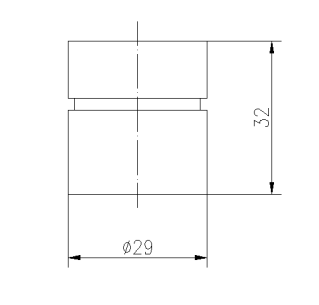

Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 65g ± 5%(Longitud: 2m) | ||
Instrucciones de cableado | Rojo +, blanco-, negro: alambre blindado; (Sin sensor de temperatura por defecto) | ||

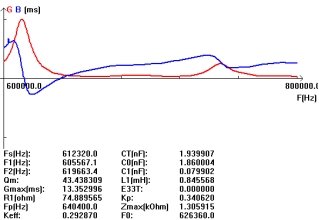

Curva de admitancia | Diagrama de la estructura del producto | ||
|

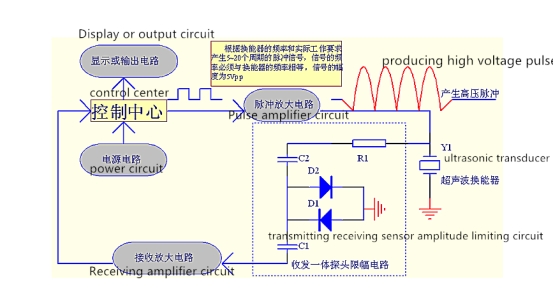

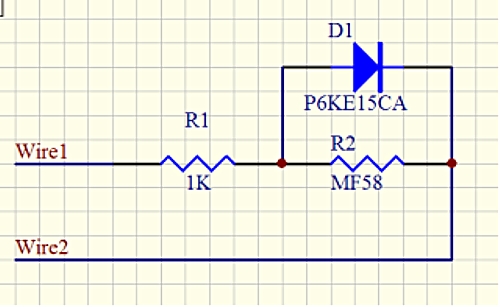

2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba
