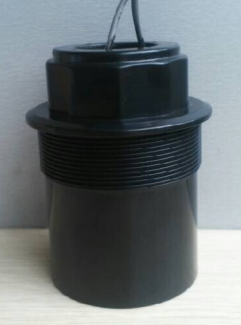

64KHZ Transductor ultrasónico 5m Medición de distancia para detección anti-colisión

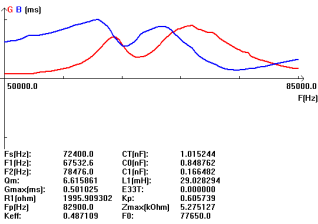

Parámetros técnicos:

Diagrama de bloques de transductor de distancia ultrasónica:

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):


Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje


2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura

¿Qué entra en la realización de un transductor?

El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando vuelven los ecos, el elemento piezocerámico convierte las ondas de sonido de nuevo en energía eléctrica. Los elementos piezocerámicos son los más a menudo en forma de disco, pero también pueden estar en forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos relacionados con una matriz. Un transductor está formado por seis componentes separados:

Aplicación ultrasónica anti-colisión:

Los sensores de anti-colisión ultrasonidos miden los ecos que provienen de la radio o las ondas de sonido con el fin de calcular los atributos de ese tema en particular. Estos sensores realizan la acción de enviar y luego recibir ondas para detectar la gama de diferentes distancias de los materiales. Los sensores ultrasónicos anti-colisión se utilizan para aplicaciones variadas, como alimentos médicos y bebidas y aplicaciones industriales. El crecimiento continuo de estas industrias tiene una correlación directa con el crecimiento del mercado de sensores ultrasónicos. La aplicación de estos sensores también está aumentando, particularmente en el sector de la salud, donde se requieren visualización en tiempo real. Estos también incluyen el muestreo de biopsia de tejido y la terapéutica mientras rastrean los órganos específicos. Es probable que la demanda de los sensores ultrasonidos contra la colisión sea impulsada por el avance tecnológico y el crecimiento orgánico en el mercado objetivo.El mercado de sensores ultrasónicos anti-colisiones se ha segmentado sobre la base del tipo, las aplicaciones y la geografía. Sobre la base del tipo, el mercado se ha segmentado en cinco tipos, son como sensores de proximidad ultrasónica, sensores reflectantes retro ultrasonidos, interruptor de proximidad ultrasónico de 2 puntos, sensores ultrasónicos a través de haz y otros. Varios tipos de aplicaciones de sensor ultrasónico anti-colisión incluyen la medición de los niveles de líquido, detección de objetos, medición de distancias, detección de palets, detección contra colisiones y otros.Se espera que la creciente demanda de la automatización industrial y el enfoque de crecimiento en la mejora de la eficiencia de producción impulse el mercado para el sensor ultrasónico anti-colisión. Por lo tanto, también se espera que la necesidad continuamente creciente para una característica continuamente avanzada, como el control de dirección automática, el sistema de asistencia de estacionamiento, la detección de manchas ciegas y el control de cruceros adaptativos tenga un impacto positivo muy fuerte en la demanda de sensores ultrasónicos a nivel mundial durante el período previsto de 2017 a 2025. Además de eso, los sensores ultrasónicos también reúnen la información posicional del automóvil y el concepto de crecimiento continuo de los dispositivos portátiles también está actuando como un catalizador al crecimiento del mercado de sensores de colisión ultrasónico. También se pueden usar sensores de contrasónicos para el Propósito de visualizar la parte integral del cuerpo humano sin crear ningún tipo de impacto negativo. A su vez, esto también se proyecta que afecte al mercado de sensores ultrasonidos contra la colisión de manera positiva durante el período pronosticado.
