PHW-600-01V
Piezohannas
PHW-600-01V

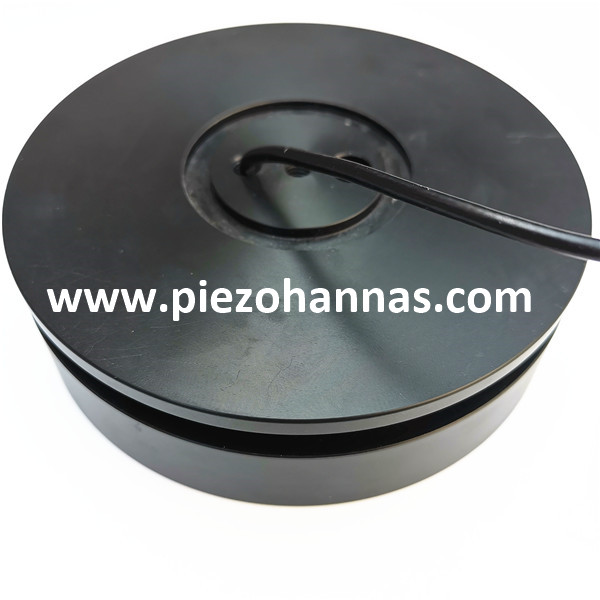

Medición del flujo de transductor ultrasónico 600KHZ para el medidor de flujo ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 600kHz |
| |
Modelo | PHW-600-01V | ||
Frecuencia | 600khz ± 5% | ||
Distancia de detección | 0.3 ~ 30m | ||
Mínimo paralelo lmpeedance | 5Ω ± 20% | ||
47000pf ± 20% @ 1kHz | |||
Sensibilidad | Voltaje de conducción: 250VPP, Distancia: 1.1m, Amplitud de eco: 35V | ||
-40~+80℃ | |||
≤10Kilos o1MPA | |||
(Amplitud de rayo)Ancho de haz de media potencia @ -3db: 0.3 ° ± 0 °, Ángulo afilado: 0.8 ° ± 10% | |||
Material de la carcasa | Pom + pi | ||
uso | Prueba de flujo, caudalímetro ultrasónico, | ||

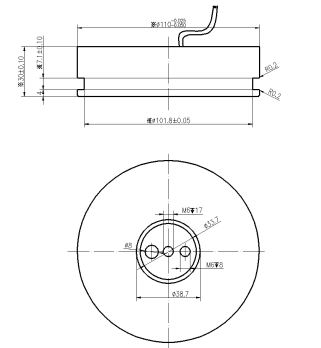

Ver Estructura del producto Dibujo para más detalles | |||
Nivel de protección | IP68 | ||
Peso | 555g±5% (Longitud de cable:2m) | ||
Instrucciones de cableado | Blanco: Transductor +, Negro: Transductor - & Shield; (Sensor de temperatura es opcional) | ||

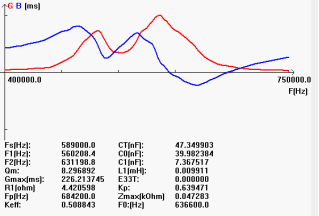

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Aplicación de medidor de flujo ultrasónico:
El medidor de flujo ultrasónico es un dispositivo de medición de flujo volumétrico con una amplia gama de aplicaciones para líquidos y gases.Los medidores de flujo ultrasónicos pueden ser buenas alternativas a ambos medidores de flujo electromagnético y medidores de flujo de vórtice. Si no podemos implementar un medidor de flujo electromagnético, entonces un ultrasónico hace una excelente opción excelente. Y si el producto no admite el ultrasónico, entonces probablemente buscará el vórtice.
