PHW-600-03D
Piezohannas
PHW-600-03D

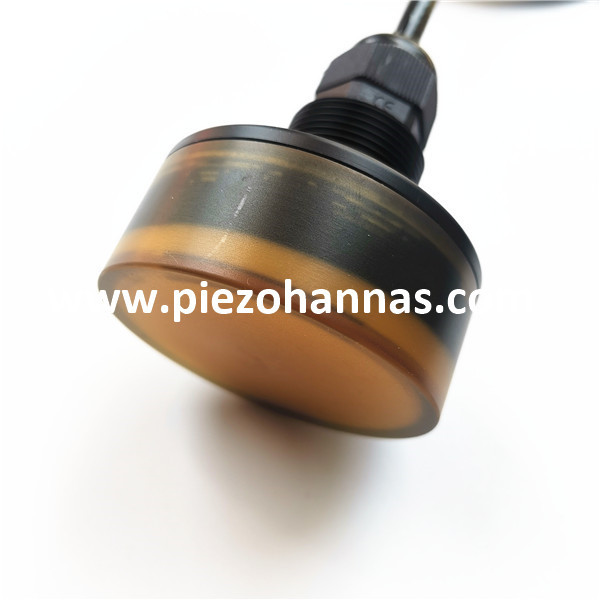

Transductor ultrasónico de 600 kHz Medición de profundidad de 30 m para el caudalímetro ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 600kHz |
| |
Modelo | PHW-600-03D | ||
Frecuencia | 600khz ± 5% | ||
Distancia de detección | 0.3~30m | ||
Mínimo paralelo lmpeedance | 10Ω ± 20% | ||
7000pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 24 V,Distancia: 0.3m、Amplitud de eco: 2000 MV | ||
-40~+ 80 ℃ | |||
≤10kilos o 1MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia @ -3db:2.5 ° 10%, Ángulo afilado: 5.8 ° ± 10% | |||
Material de la carcasa | material compuesto | ||
uso | medidor de flujo ultrasónico,Finder de rango submarino | ||
Ver Estructura del producto Dibujo para más detalles | |||
Nivel de protección | IP68 | ||
Peso | 240 g ± 5% (Longitud de cable:2m) | ||
Instrucciones de cableado | Azul: Transductor +, Negro: Transductor -, Amarillo: Blindaje; (El sensor de temperatura es opcional) | ||

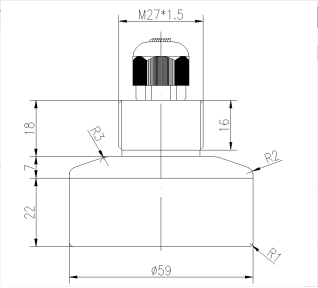

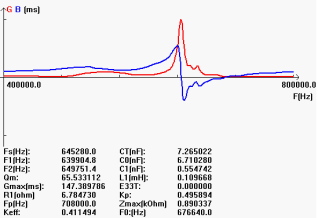

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Aplicación de flujo ultrasónico:
Los medidores de flujo ultrasónico tienen muchas aplicaciones, desde el flujo de proceso hasta el flujo de custodia. También es una práctica común usar un medidor de flujo ultrasónico de sujeción para verificar otros medidores de flujo o para medición temporal. El artículo explica lo que necesita saber sobre los conceptos básicos de la medición de flujo ultrasónico y sus aplicaciones.Hay dos tipos de medidores de flujo ultrasónico: Doppler y Tiempo de tránsito Medidores de flujo ultrasónico. Pero primero, descubramos más sobre el principio de funcionamiento. Luego podemos pasar por variaciones en profundidad y usos típicos. Más tarde, destacaremos los pros y los contras y daremos ejemplos de marcas en el mercado.
