50KHz transductor ultrasónico para la medición de distancias

50khz | 14 ° | 0.3 ~ 8m | Utilizado para el sensor de distancia ultrasónico, sensor de nivel de líquido ultrasónico, buscador de rango ultrasónico, sensor ultrasónico para objetos detectados sin contacto, etc.

Acerca de Transductor de distancia ultrasónica, podemos ofrecer 14khz 22khz 40khz 50khz 75khz 80khz 125khz 200khz 300khz 400khz en cuanto a la frecuencia resonante,
También podemos aclarar la personalización.
Estado de Disponibilidad:
Cantidad:
  • PH50-01A

  • Piezohannas

  • PH50-01A

Transductor ultrasónico de 50kHz para medición de distancia


Introducción:

El sensor ultrasónico PH50F038 tiene las funciones del transmisor y el receptor. Es un tipo de largo alcance, generalmente se puede usar para el buscador de rango ultrasónico, sensor ultrasónico para objetos detectados sin contacto, sensor de distancia ultrasónico, sensor de nivel de líquido ultrasónico, etc. Si tiene alguna pregunta para otras aplicaciones, contáctenos para obtener más información.


Parámetros técnicos:


Artículo

especificación

artículo

especificación

PbarroType

Transductor de medición de medio de gas

Temperatura de funcionamiento (℃)

-20 ~ + 70 ℃

Pmodelo de barro

PH50-01A

Stemperatura del toraje()

-30 ~ + 70 ℃

Frecuencia f (kHz)

50khz ± 3%

clase de protección

IP65

By anchof

± 4%

Material de la carcasa

Pom

Sensibilidad integral

(0db = 350vp-p * 1.0m)

> 100mv

Especificación de cable

2 alambre blindado del núcleo

Rojo positivo; negativo

Ángulo de haz(°)

12 °

Interfaz de señal

soldadura

Capacitancia electrostática (PF)

1300pf ± 20%

Metodo de instalacion

Conexión externa o roscada

Impedancia Z(Ω) min

160Ω ± 30%

Peso(gramo)

200

Voltaje de trabajo máximo Onda de pulsoCiclo de trabajo 2%

1000V



Observación

transductorEl tamaño de la estructura se puede personalizar de acuerdo con las necesidades del usuario.



Foto:

Medición de distancia de 50kHz por sensor ultrasónico utilizando Arduino


Dimensión del esquema:


1595213033 (1)

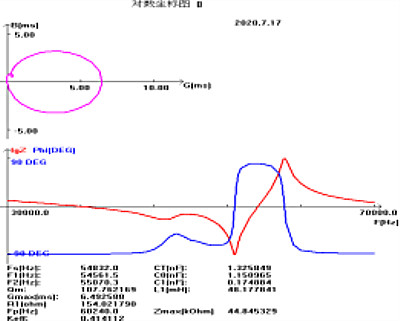

Curva de admitancia


1595213055 (1)

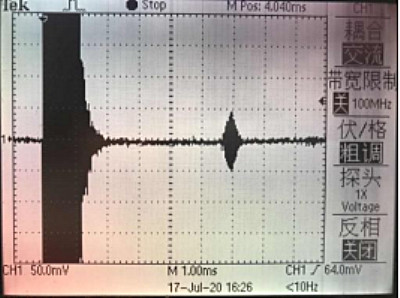

Prueba de sensibilidad:


1595213064 (1)
