PHW-500-F
Piezohannas
PHW-500-F

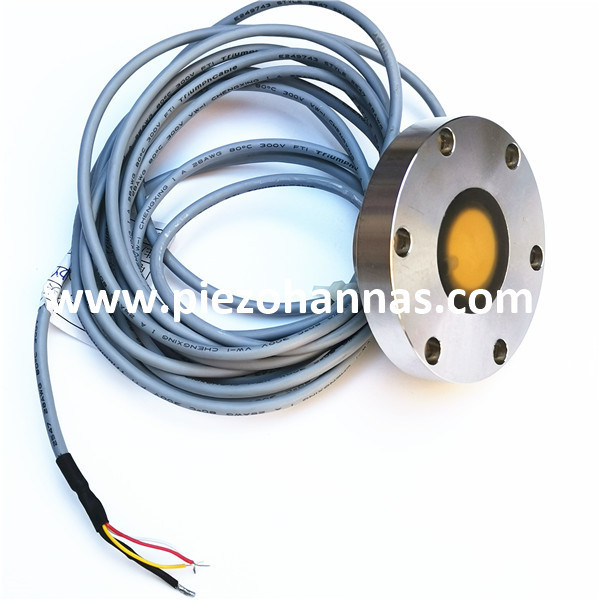

Transductor ultrasónico submarino de 500 kHz para medición de 10 m de profundidad
1. Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 500khz transductor ultrasónico submarino |
| |
Modelo | PHW-500-F | ||
Frecuencia | 500Khz±5% | ||
Distancia de detección | 0.40~10.0m | ||
Mínimo Paralelo Lmpeedance | 280Ω ± 20% | ||
1200PF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 24 VPP, Distancia: 0.3m, Echo Amplitud: 00 MV | ||
-10~+50 ℃ | |||
5MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 6.7 ° ± 1, Ángulo afilado: 15.7 ° ± 2 | ||
Alojamiento Material | 316 | ||
Uso | Finder de rango submarino | ||
Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 280g ± 5%(Longitud: 1M) | ||
Instrucciones de cableado | Rojo +, Black-, Amarillo, Blanco: Los dos polos de MF58 Thalposis | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|

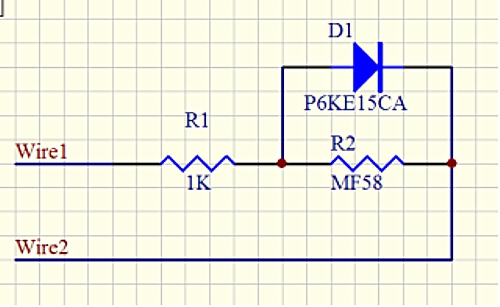

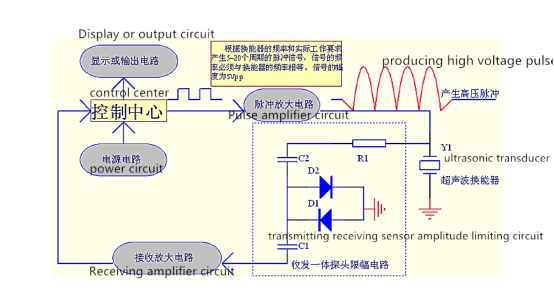

2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba
