PHW-500-01E
Piezohannas
PHW-500-01E

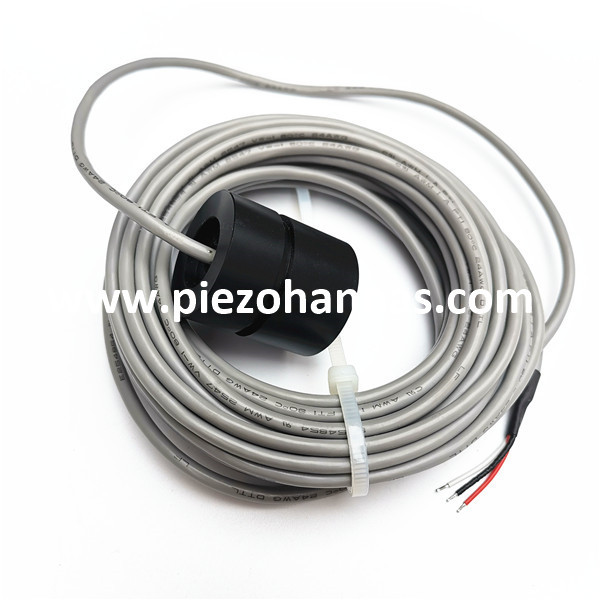

Transductor de caudalímetro ultrasónico submarino de 500 kHz para un caudalímetro ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 500khz submarinoultrasónicotransductor |
| |
Modelo | PHW-500-01E | ||
Frecuencia | 500khz ±5% | ||
Distancia de detección | 0.3~30m | ||
Mínimo Paralelo Lmpeedance | 120Ω ± 20% | ||
2000PF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:20VPP、Distancia:0.3m、 Amplitud de eco:400 mv | ||
-40~+ 80 ℃ | |||
≤10kg or1mpa | |||
| (Amplitud de rayo) Ancho de haz de media potencia@ -3db:3.3° ±10%, Ángulo agudo:7.8° ±10% | ||
Alojamiento Material | Pom | ||
Uso | Medidor de flujo ultrasónico, telefónica bajo el agua | ||
Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 78g ± 5% (Lengreído:2m) | ||
Instrucciones de cableado | Rojo: Transductor +, blanco: transductor -, negro: alambre blindado; ( sensor de temperaturaes opcional) | ||

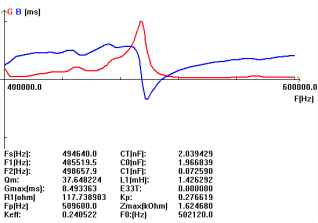

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
