PH300-02
Piezohannas
PH300-02
Transductor ultrasónico de alta frecuencia 300kHz para medición de proximidad
Parámetros técnicos:
Artículo | Parámetro de especificación | Artículo | Parámetro de especificación | ||||
Clasificación del producto | MEDIO TRANSDUCTOR DE MEDICIÓN |
en |
gas | Temperatura de funcionamiento (℃) |
-20 ~ + 70 ℃ | ||
Número de modelo del producto | PH300-02 | Almacenamiento Temperatura (℃) | -30 ~ + 70 ℃ | ||||
Frecuencia F (kHz) | 300khz ± 4% | Grado de protección | IP65 | ||||
Ancho de banda △ f | ± 5% | Material de la carcasa | Pbjon | ||||
Min. Recibir sensibilidad (0db = 20vp-p * 50mm) Cantidad de ganancia: 40dB |
> 1.0v | Especificación de cable | Φ0.6 * 10 Contacto PINS | ||||
Ancho de haz (-3db ángulo completo) | 7 ° | Interfaz de señal | soldadura | ||||
Capacitancia gratis (1kHz) (PF) | 1500pf ± 20% | Forma de instalar | |||||
Min. Z (Ω) | Paralelo | Resistencia | 250Ω ± 30% | Peso (gramos) | 1 g | ||
Voltaje máximo de conducción: 400VPP (2% de ráfaga de tonos de ciclo de trabajo) |
<50v | ||||||
Nota | La construcción y el tamaño pueden ser determinados por los clientes. |
Foto:
Dimensión del esquema:

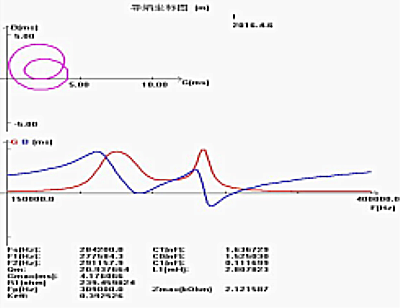

Magnitud / fase de impedancia:

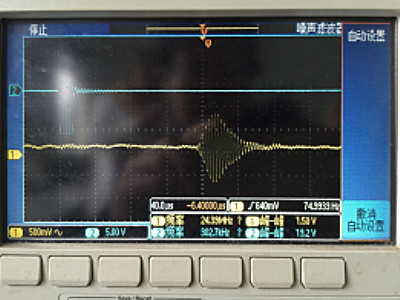

Recibiendo prueba de sensibilidad:
