25KHz acero inoxidable transductor ultrasónico de medidor de flujo ultrasónico

Aplicación: Crafto ultrasónico, buscador de rango submarino
Estado de Disponibilidad:
Cantidad:
  • Phw-h25-200

  • Piezohannas

  • PHW-H25-200

25kHz pequeño volumen bajo el agua oscilando el transductor ultrasónico para medición de 200 m


1. Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

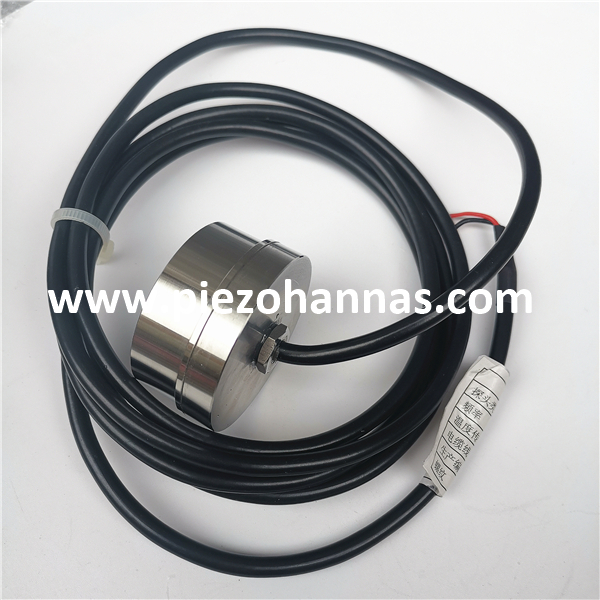

Transductor ultrasónico submarino de 25kHz

6311564283af615e727bed75774b589c

Modelo

PHW-H25-200

Frecuencia

25khz ± 1khz

Distancia de detección

200m

Mínimo

Paralelo Lmpeedance

14000Ω ± 20

Capacidad

20000PF ± 20@ 1khz

Sensibilidad


Operando

Voltaje

Cima Voltaje

Operando

Temperatura

-40+ 80 ℃

Presión

≤3Kilos o 0.3mPensilvania

Ángulo

180 °

Alojamiento Material

304

Uso

Flowmeter ultrasónico, buscador de rango submarino

Instalación

Dimensión

Ver el dibujo de la estructura del producto.

Nivel de protección

IP68

Peso

130 g ± 5(Longitud: 1.5m)

Instrucciones de cableado

Rojo +, blanco-, negro: alambre blindado;

(Sin sensor de temperatura por defecto)

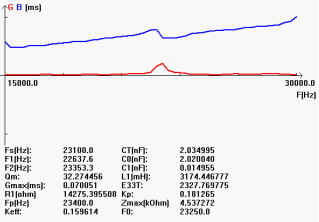

Curva de admitancia

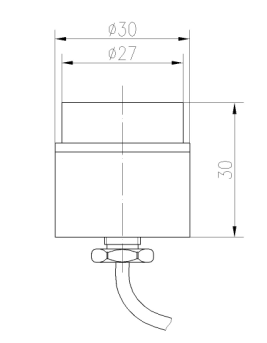

Diagrama de la estructura del producto

A [EW) PV8V8IUB @ {A5DIU`q

8 (GY9U (CL ([IDXVY {DX684



2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba





0ryjg8d (6_q9xm% 86pdg

O3`1pa5yr5% z5`dq1r
