2 MHz Submarino transductor ultrasónico de medición de profundidad para telémetro ultrasónico

Aplicación: Buscador de rango ultrasónico
Estado de Disponibilidad:
Cantidad:
  • PHW-LS-03A

  • Piezohannas

  • PHW-LS-03A

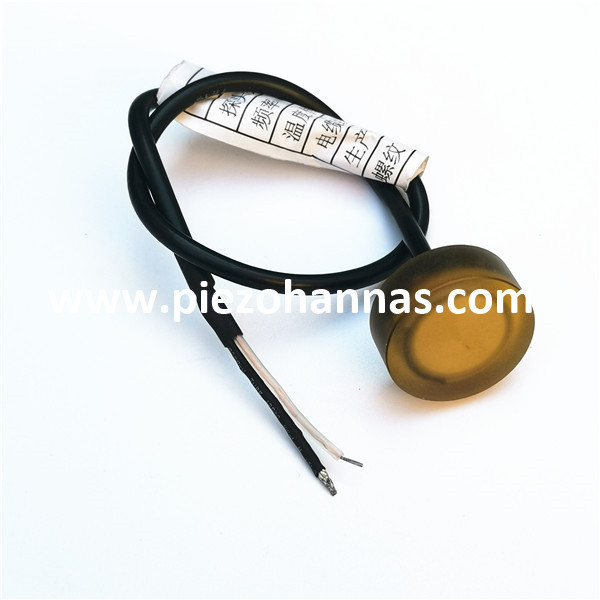

Medición de profundidad de transductor ultrasónica submarina de 2MHz para el buscador de rango ultrasónico


1. Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

2mhz transductor ultrasónico submarino

Profundidad de transductor ultrasónico submarino de 2MHz para el buscador de rango ultrasónico

Modelo

PHW-LS-03A

Frecuencia

2MHz±5%

Distancia de detección

0.032m

Mínimo

Paralelo Lmpeedance

30Ω ± 20

Capacidad

1100pf ± 20@ 1khz

Sensibilidad

Voltaje de emisión: 24VPP, Distancia: 0.3m, Echo Amplitud: 800mv

Operando

Voltaje

Cima Voltaje<150VPPP

Operando

Temperatura

-40+ 80 ℃

Presión

≤3Kilos o 0.3MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia @ -3dB: 2 ° ± 0.5,

Ángulo afilado: 5 ° ± 1

Alojamiento Material

material compuesto

Uso

Finder de rango submarino

Instalación

Dimensión

Ver el dibujo de la estructura del producto.

Nivel de protección

IP68

Peso

8g ± 5(Longitud: 25cm)

Instrucciones de cableado

Rojo +, blanco-, negro: alambre blindado;

(Sin sensor de temperatura por defecto)

Curva de admitancia

Diagrama de la estructura del producto

$ Amxwoh1hdwe431v9`tqoqr

K% 4s4vt6q33jkln% [glh6lf



2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba


0ryjg8d (6_q9xm% 86pdg




O3`1pa5yr5% z5`dq1r
