PHW-H12-500
Piezohannas
PHW-H12-500

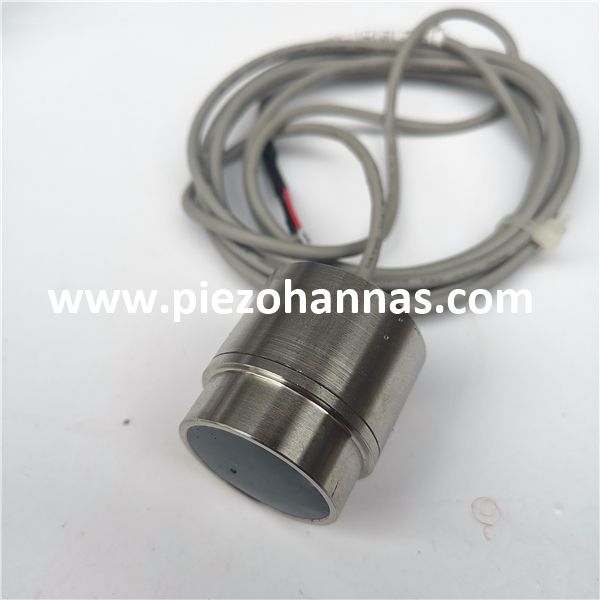

Transductor acústico subacuático de 12 kHz para fuente de sonido bajo el agua
Solicitud:
Transmisión de comunicación submarina
Fuente de sonido submarina
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 12khzTransductor ultrasónico submarino |
| |
Modelo | PHW-H12-500 | ||
Frecuencia | 12khz ± 1khz | ||
Distancia de detección | 500m | ||
Mínimo paralelo lmpeedance | 2200Ω ± 20％ | ||
Capacidad | 2900pf ± 20％@ 1khz | ||
Sensibilidad | |||
Operando Voltaje | Cima Voltaje<450vpp | ||
Operando Temperatura | -40～+ 80 ℃ | ||
Presión | ≤3 kilos o 0.3MPA | ||
Ángulo | 180 ° | ||
Material de la carcasa | 304 | ||
Uso | comunicación submarinatransmisión，Fuente de sonido submarina | ||
Instalación Dimensión | Comprobación del diagrama de estructura del producto a continuación | ||
Nivel de protección | IP68 | ||
Peso | 190g ± 5% (Largo: 1.5m） | ||
Instrucciones de cableado | Interfaz integrada：Rojo:transductor+，blanco:transductor- Negro: Alambre blindado(Sensor de temperatura es opcional） | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Aplicación de comunicaciones submarinas:
sistemas de comunicación acústica son intrínsecamente fiable, extremadamente sensible, inherentemente resistentes y tienen un precio competitivo. Representar una tecnología vital, la comunicación acústica subacuática se emplea extensamente para transmitir y recibir señales bajo el agua. Si bien hay varios métodos de puesta en servicio de comunicación acústica submarina, los hidrófonos son el enfoque más popular. La comunicación submarina implica diversos desafíos como las variaciones de tiempo de canal, el ancho de banda actual mínimo, la propagación multi-ruta y la atenuación de la señal de largo alcance, que se pueden mitigar utilizando la comunicación acústica. A lo largo de los años, la comunicación inalámbrica subacuática ha surgido para ser importante para las actividades militares y comerciales marinas. Las redes de comunicación submarina (UWCN) están creciendo rápidamente a las operaciones de submarino de servicio, los sistemas de vigilancia costera, monitorean las plataformas de petróleo autónomo, realizan investigaciones oceánicas y exploración submarina, etc. Rangos de transmisión acústica Primaria entre las tecnologías desplegadas dadas la capacidad del sonido para viajar lejos en el agua. .
