1 MHz Sonda de profundidad bajo el agua del transductor de montaje para el medidor de flujo ultrasónico

Transductor ultrasónico para caudalímetro
Estado de Disponibilidad:
Cantidad:
  • PHW-1 M-01P

  • Piezohannas

  • PHW-1M-01P

Montaje del transductor de la profundidad subacuática de 1MHZ para el montaje del transductor para el medidor de flujo ultrasónico


Elementos

Parámetros técnicos

Imagen

Nombre

1MTransductor ultrasónico submarino HZ

Gs5r3ar% oi {uayfcyz`2wgk

NSE1TCV51TXHX7DVF0 (G (ZM

Modelo

PHW-1M-01P

Frecuencia

1MHZ ±5%

Distancia de detección

0.053m

Mínimo

Paralelo Lmpeedance

90Ω ± 20

Capacidad

1300pf ± 20@ 1khz

Sensibilidad

Voltaje de conducción: 24 VPP, Distancia: 0.3m,

Amplitud de eco: 300 mV

Operando

Voltaje

Cima Voltaje<300vpp

Operando

Temperatura

-40+ 80 ℃

Presión

≤3Kilos o 0.3MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia @ -3db: 4.5 ° ± 1,

Ángulo afilado: 10.5 ° ± 2

Alojamiento Material

Pom

Uso

medidor de flujo ultrasónico

Instalación

Dimensión

Ver el dibujo de la estructura del producto.

Nivel de protección

IP68

Peso

40 g ± 5% (Lengreído1.5m

Instrucciones de cableado

Tipo integrado: rojo +, blanco-, negro: alambre blindado;

(Sin sensor de temperatura por defecto)

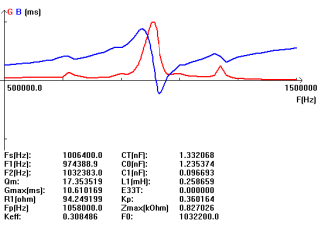

Curva de admitancia

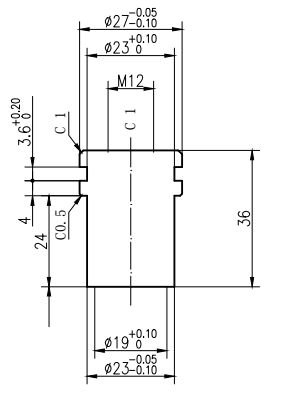

Diagrama de la estructura del producto

Qxy8 {% 78vq8prh_8_6aw

6 @ x00% nn $ _k7% l8 $ aou` @ tl


Esquema del sensor de temperatura de tRansducter yEsquema del circuito de prueba:


0) BSPBFPJA {P`6ks @ W0D $ DD
