Cómo lidiar con la interferencia electromagnética del sensor de nivel ultrasónico.

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2020-03-04      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

En el sitio de la aplicación del cliente, un medidor de nivel de líquido ultrasónico integrado de dos cables está conectado directamente al convertidor de frecuencia, y la velocidad del motor se controla mediante la conversión de frecuencia de acuerdo con los datos de medición del medidor de nivel de líquido ultrasónico. Hay un gran error entre los datos de medición y los datos reales. Conexión del medidor de nivel de líquido ultrasónico a la fuente de alimentación del interruptor en el sitio, y la medición será normal. Conectándolo directamente al convertidor de frecuencia y aparecerá la imagen de eco. Es causada por la interferencia del convertidor de frecuencia.

Paso 1: A tierra el indicador de nivel ultrasónico.

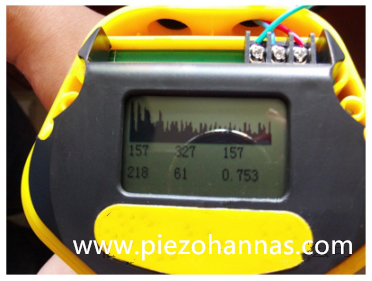

Hay tres terminales en el medidor de nivel de líquido ultrasónico, uno deTransductor de medición de nivel ultrasónicoestá especialmente conectado a tierra. Después de la conexión a tierra del campo, el patrón de eco se vuelve de la siguiente manera.

9 (8xv745w84b_vzct

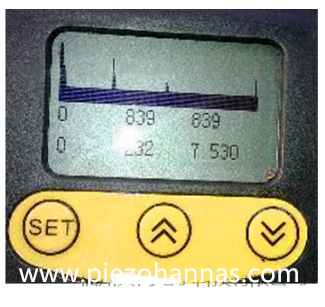

Desde la figura, la interferencia se ha reducido mucho, lo que muestra que en el campo de la interferencia electromagnética, la conexión a tierra es un método convencional para reducir la interferencia. En general, después de la conexión a tierra, se puede medir correctamente. Sin embargo, después de conectar el campo, no se puede medir correctamente. Así que solo se puede aislar. Se agrega un aislador de señal entre el convertidor de frecuencia en el sitio y el medidor de nivel de líquido ultrasónico. El aislador de la señal deTransductor de nivel ultrasónicoBloquea la interferencia del convertidor de frecuencia. El menú de eco en este momento es el siguiente:


M2x7lo7kfvxyh561mb% s


En este momento, el menú de eco es muy claro, sin ningún rastro de interferencia electromagnética. Comparando con el nivel de líquido real, elSensor de medición de nivel ultrasónicoSe mide por medidor de nivel de líquido ultrasónico es correcto. A través de este ejemplo, sabemos que en caso de fuentes de interferencia electromagnéticas fuertes, como convertidor de frecuencia, motor, alambre de alto voltaje, etc., debemos hacer los siguientes pasos: primero, ingresando al menú ECHO (mantenga presionada la tecla UP. Primero, y luego presione y mantenga presionada la tecla SET durante tres segundos, aparecerá el menú ECHO).


1.Conecte el terminal de conexión a tierra del medidor de nivel de líquido ultrasónico al suelo real por separado, y no comparta el mismo terreno con otros equipos.


2.w La gallina no funciona, se instalará un aislador de señal entre el medidor de nivel ultrasónico, el PLC, el convertidor de frecuencia y otros equipos.

En el caso de resolver la interferencia electromagnética, salga del menú ECHO (mantenga presionado la tecla ABAJO, y luego mantenga presionada la tecla SET durante tres segundos, el menú ECHO saldrá y regresará al menú anterior).
