El diseño del circuito frontal del sensor ultrasónico.
Los sensores de transductores ultrasónicos se usan ampliamente para medir la velocidad del viento y la dirección del viento. El diseño del circuito frontal está directamente relacionado con el rendimiento del sistema. Para lograr un efecto de conducción estable, el circuito de conducción adopta un método de conducción de bajo voltaje. Para recibir señales ultrasónicas estables y precisas, un circuito de recepción y procesamiento de señales está diseñado para realizar al recibir el procesamiento de limitación anti-interferencia, pre-amplificación, filtrado de pase de banda, amplificación automática de control de control y comparación de voltaje, comparando el ultrasónico recibido Voltaje alterno. La señal se convierte en una señal digital que se puede usar directamente. Los resultados experimentales verifican que el diseño de cada módulo de circuito cumpla con los requisitos del sistema de transductor de profundidad ultrasónica.
1 Circuito de transmisión y recepción del sensor ultrasónico.

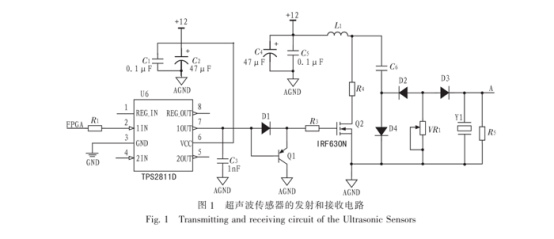

Muestra el circuito de transmisión y recepción del transductor de nivel ultrasónico. Se genera la señal de excitación del sensor ultrasónico. Para evitar que el voltaje del circuito del transmisor de back-end (+ 12V) se queme, se agregue un circuito de aislamiento. Además, se adopta el accionamiento del tubo de efecto de campo, se adopta el chip de la unidad integrado de MOSFET. Utilizando el chip tps28iid de TI, que no solo reproduce un papel en aislamiento, sino que también impulsa MOSFET, y la señal de salida siempre tiene una velocidad de conversión muy rápida.
