Aplicación del amplificador de potencia en el experimento de conversión de modo acústico-óptico basado en cerámica piezoeléctrica

Nombre del experimento: Experimento de conversión de modo Acousto óptico basado en cerámica piezoeléctrica

Dirección de investigación: Modo de fibra

Contenido experimental: use una alta frecuencia y una señal de alto voltaje para conducirTransductor de cerámica piezoeléctricaPara generar la conversión de modo

Pruebe Propósito: Use el amplificador de potencia para amplificar el voltaje de accionamiento para lograr una vibración de alta eficiencia de cerámica piezoeléctricaTransductor de disco piezoeléctrico

Equipos de prueba: cerámica piezoeléctrica.

Procedimiento de experimento:

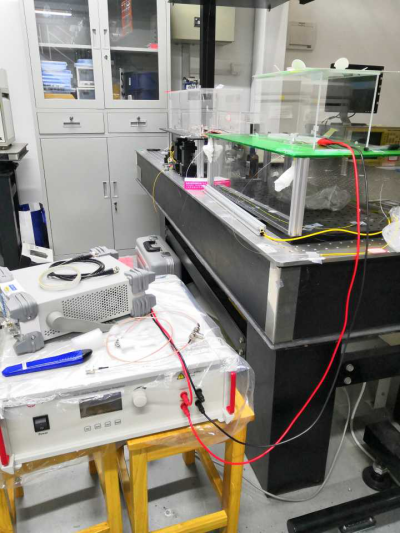

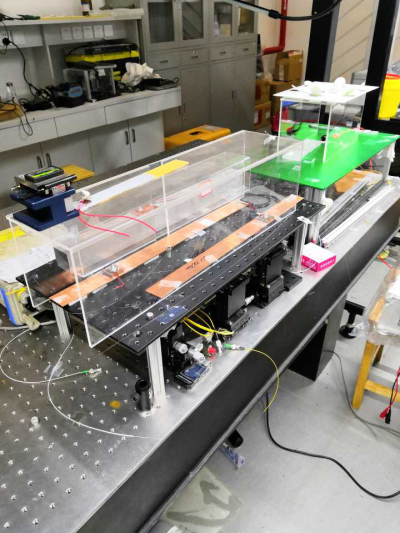

Después de la señal sinusoidal de alta frecuencia (cerca de 1 MHz) generada por el generador de señales pasa a través del amplificador de voltaje de alta frecuencia, la amplitud (valor de pico a pico) se amplifica a aproximadamente 100 voltios, lo que puede accionar el transductor cerámico piezoeléctrico Para vibrar bien y producir lo que necesitamos. Vibración efectiva de alta frecuencia para lograr el experimento de conversión de modo.

Resultados de la prueba:

La amplitud de la salida de voltaje de la señal por el generador de señales es muy bajo, y la capacidad de conducción para la lámina de cerámica piezoeléctricaTransductor piezoeléctrico de discos piezoeléctricoses débil, y su eficiencia de vibración es muy baja, lo que no puede cumplir con la vibración de alta eficiencia de alta frecuencia que necesitamos para la conversión de modo. Una vez que se agrega el amplificador de potencia de alto voltaje, el voltaje de accionamiento aumenta considerablemente, lo que hace que la lámina cerámica piezoeléctrica tenga una fuerte resistencia a la vibración, y el efecto acústico-óptico generado es fuerte. El resultado del experimento de acoplamiento de modo es ideal.
