Transductor de ultrasonido enfocado de alta intensidad multi-matriz

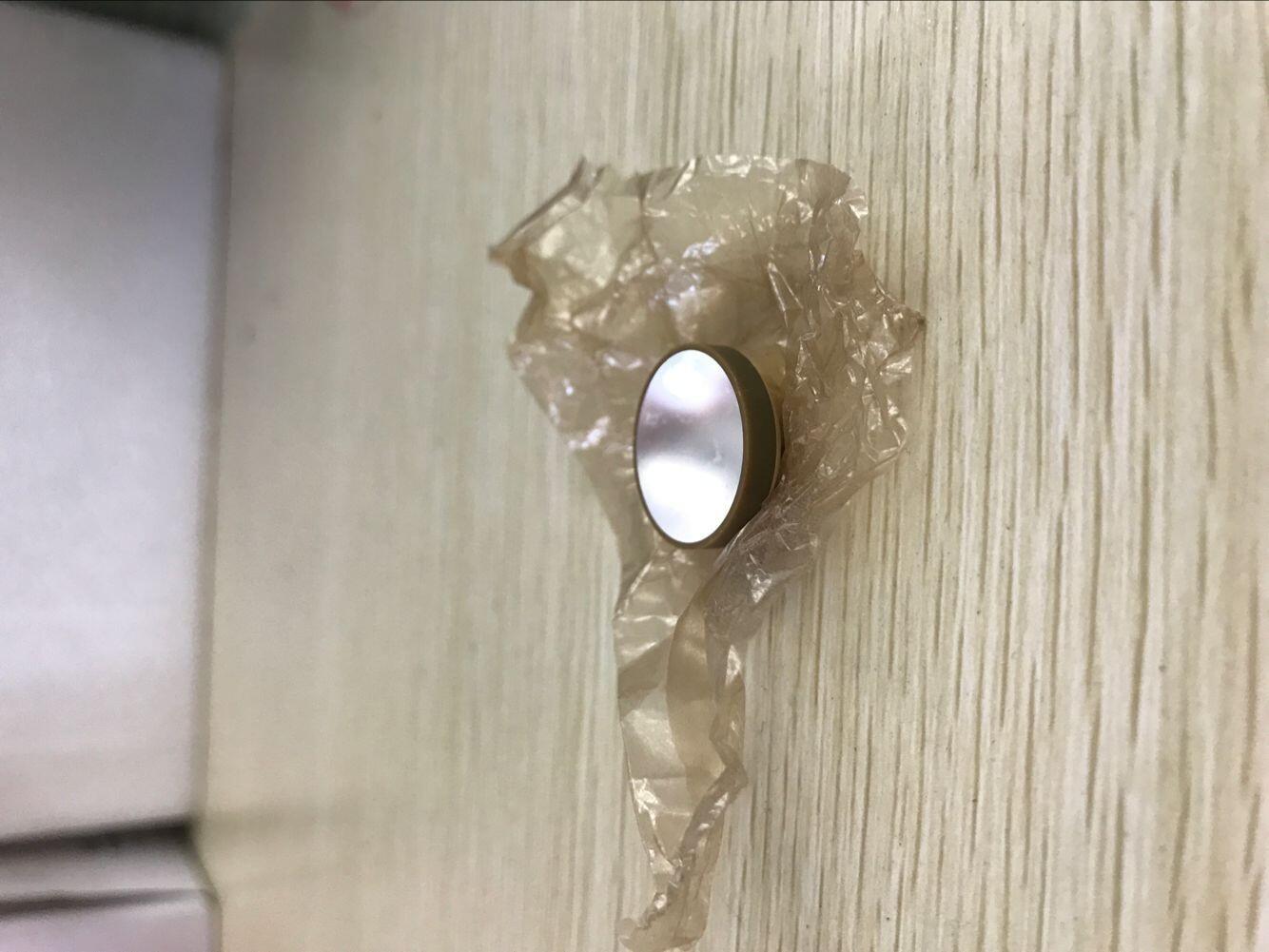

Multi-matrizHIFU PIEZO CERAMICOLos transductores de ultrasonido también se pueden dividir en dos tipos, uno es un formulario puro de matriz multi-matriz, y el otro está enfocando la matriz de fase multifase. Un elemento puro de matriz de múltiples matrices generalmente coloca una pluralidad de hojas de cerámica piezoeléctricas en la superficie esférica cóncava de varias decenas de centímetros en cierta regularidad, y el centro de enfoque de todas las hojas de cerámica piezoeléctricas coincide en el centro del centro esférico, por lo tanto Formando una región focal. La dificultad es principalmente en la instalación, la posición de cada enfoque debe ser completamente coincidente, y las características eléctricas de cada oblea piezoélicica y la estabilidad de los amplificadores de potencia múltiples deben ser completamente consistentes. Un transductor típico multi-matriz tiene una oblea piezoeléctrica con un diámetro de aproximadamente 30 mm, que está dispuesto en las tres latitudes diferentes de la superficie esférica cóncava, el número de cuales 5, 1 1, 16 respectivamente; En la latitud más alta, se instalan cuatro emisores láser para marcar el rango del campo de ultrasonido; El centro de la superficie esférica cóncava tiene un orificio circular para la sonda de monitoreo B-ultrasónica para pasar, y se han realizado muchos logros en el diseño y desarrollo del transductor ultrasónico. Es un enfoque múltiple del transductor ultrasónico, un elemento múltiple.HIFU PIEZO PARA EL DISPOSITIVO TERARIO, y se han desarrollado.

Ocho piezas La cerámica piezoeléctrica se fija en la cubierta del transductor y se coloca mediante un orificio cónico de posicionamiento y un tornillo de ajuste. Está arreglado simétricamente en un anillo cónico. El enfoque de cada unoHigh Focus Piezo Ceramicse superpone al eje del anillo cónico ajustando el tornillo para formar una onda ultrasónica de alta intensidad. En la región focal, el transductor ultrasónico se dispone simétricamente en la superficie cónica mediante una pluralidad de transductores de autocontroles esféricos cóncavos de diferentes longitudes focales, y los componentes se centran respectivamente en los puntos focales respectivos y se distribuyen en un eje común para formar un Longitud focal larga según una cierta regularidad, es una longitud focal corta y otros puntos focales, lo que reduce el tiempo de tratamiento.

El tipo de división meridianaPiezound de ultrasonido de alta focoEl transductor es diferente de los dos anteriores. La cerámica piezoeléctrica se divide uniformemente en tapas esféricas con un meridiano, y la superficie interior tiene un radio de curvatura igual al radio de curvatura de la superficie exterior de la capa coincidente, y está estrechamente empalme en una superficie radiante de enfoque continuo completo. Cada cerámica piezoeléctrica tiene el mismo radio de curvatura y forma, y ​​la capa piezoeléctrica correspondiente se abre en el medio y la posición de instalación del ultrasonido B. La cerámica piezoeléctrica esférica cóncava se divide en una pluralidad de matriz individual a lo largo de la dirección meridional, y la capa de coincidencia acústica sigue siendo una cubierta esférica cóncava de gran apertura que tiene un espesor uniforme y resuena a la frecuencia de trabajo junto con todas las obleas piezoeléctricas, Realizando así enfocar el campo de ultrasonido.

El enfoque de laCristal Piezoeléctrico HIFUEstá diseñado para estar dentro del rango de 50 mm a 120 mm. Dado que el tumor del tratamiento es generalmente dentro del cuerpo, se requiere una gran longitud focal. Tal ángulo de apertura grande provocará inevitablemente a un tamaño de sonda grande. El diseño estructural de toda la máquina requiere consideración. La ventaja es que puede reducir el daño al cuerpo humano en la trayectoria de conducción ultrasónica tanto como sea posible. Al mismo tiempo, se garantiza que haya suficiente intensidad y temperatura creciente en la posición de enfoque, lo que reduce significativamente el dolor del paciente. Vale la pena señalar que muchas unidades han declarado que pueden lograr un tratamiento indoloro, mientras que promueve el tratamiento de tumores de ultrasonido enfocado de alta intensidad. La investigación encontró que está en el proceso deSensor Piezoeléctrico HIFUSe utiliza para la terapia de ultrasonido, generalmente es necesario realizar diferentes grados de anestesia en el paciente. De lo contrario, el paciente tendrá dolor obvio. Las ondas de ultrasonido pasan a través de la superficie de la piel del cuerpo humano. En términos generales, hay diferentes grados de quemaduras. Los transductores de ultrasonido enfocado de alta intensidad con una matriz completa completa pueden enfocarse.
