Cómo conectar el sensor ultrasónico a Arduino Uno

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2020-06-05      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

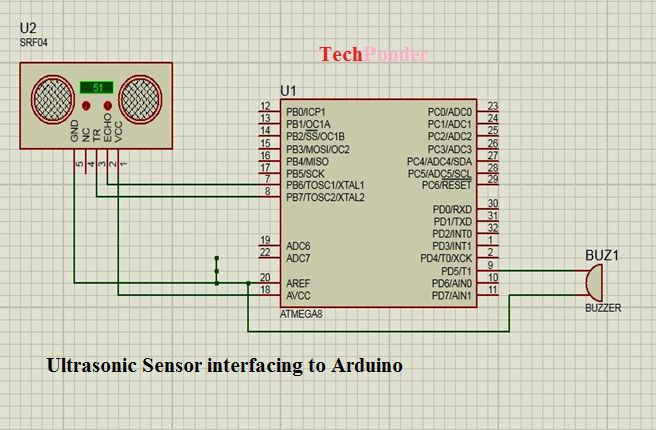

Paso 1: Hardware conexión


Df`3eoy7dsnanus26) ooc


) 7FCNSA0H) (8`q_8fr8GJ



Eaqjos`lh% yd0jkayd9


XG7% S6F`8PJ4TIH412% XU


Conexión de hardware: -ATransductor ultrasónico piezoeléctrico rduino Sensor ultrasónico 5V-Vccgnd-Gnd

Pin No. 8-Trig Pin

Pin 7 - \"Echo Pin

Zumbador arduino

9ª puntada -> + ve

Gnd--viene aguja

Paso 2: Procedimientos y resultados

M73lnfpyxqyz3) r`4dvgl


Sensor ultrasónico y interfaz arduino.

intuito int = 9;

int triggerpin = 7; // gatillo pin 7

INT ECHOPIN = 8; // ECHO PIN 8

Configuración de vacío ()

Serial.begin (9600); Comenzaremos la comunicación en serie, por lo que podemos ver la distancia en el monitor en serie en Serial.Println (\"Tech Ponder'sSensor de medición de distancia ultrasónicaTutorial\").

PinMode (triggerpin, salida); // Definir el PIN

PinMode (Echopin, Entrada);

PinMode (zumbador, salida);

DigitalWrite (zumbador, bajo);}

bucle vacío ()

{int duración, distancia; // Añadir duración y distancia

DigitalWrite (triggerpin, alta); // Ola de activación (por ejemplo, para hacer un parpadeo led)

demora (10);

digitalwrite (triggerpin, bajo);

Duración = Pulsein (Echopin, High); // Funciones especiales para escuchar y esperar ondas

Distancia = (Duración / 2) /29.1; // Convierta el número a cm (si desea pulgadas, debe cambiar 29.1 con el número apropiado

demora (1000);

Serial.print (distancia); Números de impresión

Serial.print (\"cm \"); y unidad

Serial.println (\"\"); solo imprimir en una nueva línea

Si (distancia \"35 \"

DigitalWrite (zumbador, alto);

Serial.println (\"zumbador en \");

DigitalWrite (zumbador, bajo);

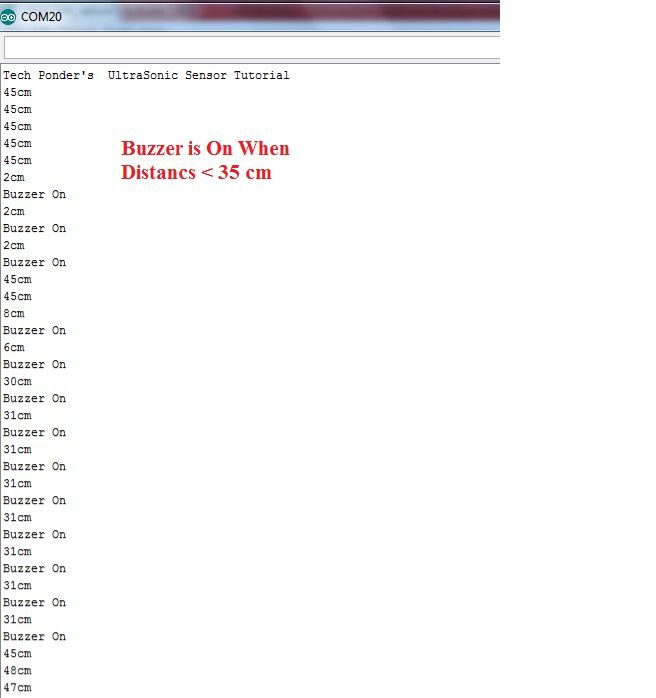

El resultado se muestra en el monitor en serie.

Arduino usaun sensor de distancia ultrasónico to Calcular la distancia cada segundo. Cuando la distancia es inferior a 35 cm, Arduino detectará el umbral y el zumbador se encenderá, lo que se puede usar como detector de obstáculos. Cuando el obstáculo está más cerca de 35 cm, le parecerá una alarma.
