modo de vibración Espesor del transformador piezoeléctrico de cerámica (2)

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2018-10-31      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

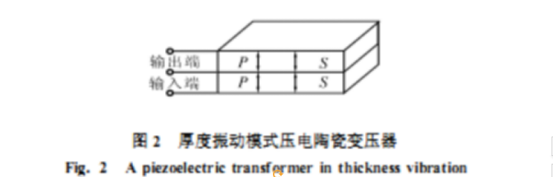

La dirección de polarización y la dirección de vibración de lacerámica piezoeléctricaestán a lo largo de la dirección de grosor. Por lo tanto, la parte de entrada y salida del resonador cerámico piezoeléctrico de la cerámica piezoeléctrica del modo de vibración del grosor son los modos de vibración longitudinales, y el modo de vibración del grosor del transformador cerámico piezoeléctrico pertenece al transformador de baja tensión con una ganancia de baja tensión.


Jihtujz5vpc2cc3f} l} djy9




Transformador de cerámica piezoeléctrico de modo de vibración radial.


Consta de dos o más discos de cerámica piezoeléctricos polarizados en la dirección del grosor. Por lo tanto, aunque las direcciones de polarización y excitación son las mismas que las del modo de espesor del transformador de cerámica piezoeléctrico y el transformador cerámico piezoeléctrico de modo radial conParámetro de material PZT.La dirección de vibración es diferente del transformador piezoeléctrico del modo de espesor. La dirección de vibración es a lo largo del radio de la oblea. Dado que la dirección de vibración es perpendicular a la dirección de polarización, el transformador cerámico piezoeléctrico de modo radial pertenece al transformador de modo de vibración transversal. El rango de conversión de voltaje se encuentra entre Rosen entre un transformador piezoeléctrico y un transformador piezoeléctrico de modo de espesor.


Un transformador piezoeléctrico de tipo ROSEN está funcionando en un modo de vibración de tercer orden. El final de entrada de laPzt piezoeléctrico de cerámicaEl transformador se compone de dos piezas de Suelos de cerámica piezoeléctricos del mismo modo de vibración lateral y el extremo de salida, que se encuentra las dos cerámicas piezoeléctricas de entrada. El electrodo de salida se encuentra en el centro geométrico del transformador. Al seleccionar el material y la geometría de las secciones de entrada y salida del transformador, los tres componentes del transformador se resonan respectivamente al estado de resonancia de la longitud de onda media, por lo que el centro geométrico es exactamente el nodo de desplazamiento, y la línea de conexión de salida no hace Afecta el transformador y el estado de vibración. La impedancia de salida del transformador cerámico piezoeléctrico de tipo ROSEN en el modo de vibración de tercer orden es solo un cuarto de la del transformador de cerámica piezoeléctrico de modo de vibración convencional, de modo que puede generar una mayor potencia eléctrica. Mulilaya de alta potenciaCerámica piezoeléctrica de ultrasonidoLos transformadores están diseñados para lograr la miniaturización y la alta potencia de los transformadores de cerámica piezoeléctricos. Además del desarrollo y uso de materiales cerámicos piezoeléctricos de alta potencia, los expertos japoneses han desarrollado un transformador de cerámica piezoeléctrico multicapa de alta potencia. En realidad, es una superposición de una pluralidad de transformadores de cerámica piezoeléctricos tipo ROSEN. En el extremo primario, es decir, el extremo de entrada de la cerámica piezoeléctrica se polariza a lo largo de la dirección de espesor en el extremo secundario, es decir, el extremo de salida, la cerámica piezoeléctrica está a lo largo de la dirección de la longitud. Una característica prominente del transformador de cerámica piezoeléctrico multicapa es que cuando el grosor del transformador cerámico piezoeléctrico es constante, la relación de refuerzo es proporcional al número de capas del transformador, y el transformador es fácil de ser plano, especialmente adecuado para ultra- fuentes de alimentación finas. Hay requisitos de ensamblaje de superficie deMateriales de cerámica piezo..
.

Tipo de placa circular de una sola dirección de polarización transformador cerámico piezoeléctrico


Todos los transformadores de cerámica piezoeléctricos mencionados anteriormente están básicamente compuestos de dos partes de las piezas de entrada y salida. losDisco piezoeléctrico de materiales piezocerámicos.De las piezas de entrada y salida tienen diferentes direcciones de polarización, incluso la misma dirección de polarización, las piezas de entrada y salida. La polarización también se realiza por separado. Para los transformadores de cerámica piezoeléctricos, con diferentes direcciones de polarización en la intersección de las porciones de entrada y salida, la concentración de estrés afecta el rendimiento del transformador piezoeléctrico debido a la diferencia en las direcciones de polarización. Para evitar este problema y mejorar la capacidad de alimentación del transformador cerámico piezoeléctrico, se ha propuesto una única placa circular de polarización.
