Un instrumento simple de la medición de HIFU PIZO.

HIFU PIEZO PARA CUCHILLO ULTRASONCTiene las ventajas sobresalientes de ningún dolor, ninguna cirugía, efectos secundarios cortos, tratamiento corto y tiempo de recuperación, que se ha convertido en un lugar caluroso en la investigación de equipos de tratamiento de tumores. Sin embargo, debido a su efecto terapéutico, aún se ha probado extensamente. Abandonado a la promoción y aplicación, con la mejora continua de la tecnología de equipos y la tecnología de aplicación clínica, la cuchilla ultrasónica de alta energía traerá cambios revolucionarios para los métodos tradicionales de tratamiento del cáncer. . El llamado \"cuchillo ultrasónico\" usa la tecnología de enfoque secundario para enfocar las ondas ultrasónicas emitidas por múltiples sondas para formar un piezo de enfoque de alta intensidad que se aproxima al tamaño. Las ondas ultrasónicas del cuerpo de tratamiento se forman desde el exterior del cuerpo del paciente a través del cuerpo humano.

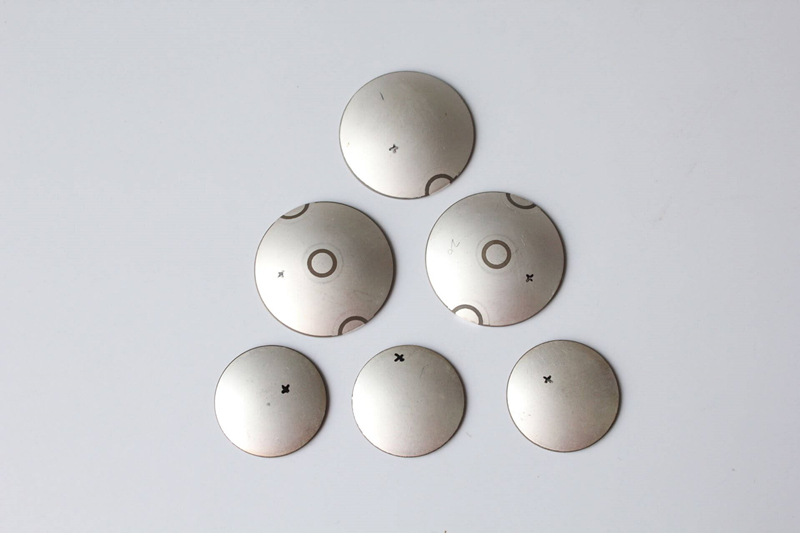

La intensidad de laPiezound de ultrasonido de alta focoEn la alta foco piezo, y la alta temperatura local se genera lo suficiente como para quemar las células cancerosas con fines terapéuticos. La intensidad ultrasónica de una sola sonda es mucho menor y no daña al cuerpo humano. Dado que el gradiente de intensidad de puntos focales de la sonda única en la dirección axial es demasiado pequeña para cumplir con los requisitos del tratamiento, la cuchilla ultrasónica de alta energía generalmente adopta el modo de enfoque secundario de múltiples sondas, como se muestra en la FIG. Las sondas múltiples se montan en el cuerpo de enfoque esférico, dependiendo de la geometría de la sonda. La cerámica piezoeléctrica se usa en la sonda es una placa esférica circular con un espesor de aproximadamente 2 mm. Es difícil garantizar el eje geométrico y el eje acústico de la sonda por varias razones. Estrictamente coincidente, los puntos focales de múltiples sondas no se pueden superponer con precisión, e incluso se forman múltiples puntos focales, lo que afecta enormemente la calidad del lugar focal.

La prueba del campo de sonido de la sonda requiere el diseño de un probador de movimiento tridimensional de alta precisión, que no solo tiene un ciclo de diseño y fabricación largo, sino que también tiene un alto costo de equipo y una baja tasa de uso. Por lo tanto, hemos realizado el uso completo de la función de posicionamiento de movimiento 3D de alta precisión del propio dispositivo, y diseñamos un conjunto de herramientas de prueba auxiliares de sonido ultrasónico para resolver los problemas encontrados en el proceso de desarrollo a un costo muy bajo.

Multi-sonda es enfocar el eje geométrico de la superficie de posicionamiento de múltiples sondas a un punto por método de posicionamiento mecánico, que requiere que el eje acústico de la sonda única coincida exactamente con el eje geométrico. Dado que el tratamiento requiere una cierta profundidad, la sonda única tiene un pequeño diámetro con respecto a su\"longitud focal\", y su campo de sonido no forma un punto en el punto focal como la lente óptica, pero forma una forma cilíndrica intermedia delgada cerca del punto focal. El diámetro del cristal piezo de HIFU es menor en el \"foco\", y el diámetro del\"enfoque\" se vuelve más grande, pero el cambio no es grande. Por lo tanto, la\"longitud focal\" del campo de sonido tiene poco efecto en la precisión de enfoque, y se trata el grado de coincidencia del eje acústico y el eje geométrico en el \"foco\". La precisión de enfoque de las primeras sondas múltiples es mayor.

El dispositivo de cuchilla ultrasónico tiene un mecanismo de movimiento tridimensional controlado por computadora, que puede impulsar el cabezal de tratamiento para lograr un posicionamiento preciso tridimensional, la precisión de movimiento deHIFU PIEZO CERÁMICA PARA CUCHILLO ULTRASONICes ± 0.05 mm, el rango de movimiento de cada movimiento de dimensión es de 250 mm, y el orificio central del cabezal de tratamiento tiene un ultrasonido b ultrasonido telescópico para localizar la lesión. Dado que la detección y el tratamiento se realizan mediante el mismo mecanismo de movimiento, no existe un requisito de precisión para el tratamiento, que está apoyando al paciente, siempre que la posición se mantenga sin cambios durante el tratamiento. Para detectar la coincidencia del eje acústico de la sonda con el eje geométrico, es necesario establecer la relación posicional entre la superficie de posicionamiento de la sonda de sujeción y el mecanismo de movimiento que realiza el movimiento tridimensional del espacio de la cabeza de medición. Si El hidrófono del campo de sonido de prueba se monta en el cabezal de tratamiento del mecanismo de ejercicio, la medición deTransductor piezoeléctrico de ultrasonidoSe coloca en el tratamiento, y la sonda se monta en la parte inferior de la piscina, es difícil de enfrentar la sonda, y la sustitución de la sonda también puede cambiar la posición del lecho de tratamiento.

El método de medición del mecanismo es: la sonda se usa para el movimiento tridimensional espacial, y el hidrófono para medir el campo de sonido se fija en la piscina y no se mueve. El método es usar una herramienta de medición auxiliar para montar la sonda en el cabezal de tratamiento, y el orificio de posicionamiento de la sonda está colocado por el mecanismo de ajuste, de modo que el eje de la sonda esté de posicionamiento del orificio es paralelo a la dirección vertical Z- eje, y la hidrófona se coloca utilizando la pieza de prueba de calibración para que el agua escuche. El cabezal de medición se encuentra en el eje del orificio de posicionamiento de la sonda,HIFU PIEZO CRISTALestá reemplazando la pieza de prueba de calibración e instalando la sonda que se va a probar. El campo de sonido ultrasónico se prueba por un hidrófono, y el hidrófono se fija en la piscina. La sonda o la cabeza de tratamiento se mueven tridimensionalmente de cierta manera bajo el control de la computadora. La computadora mide automáticamente y guarda los datos de cada punto en el campo de sonido, y utiliza el software para procesar los datos de medición en el resultado deseado del usuario.
