Prueba de rendimiento del material compuesto piezoeléctrico de 1 a 3

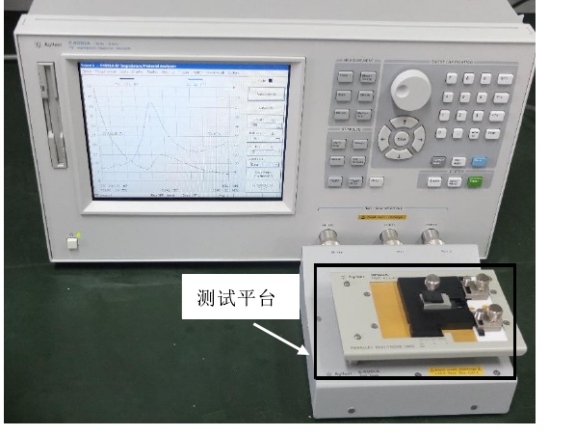

El tipo L-3 preparadoCerámica piezoeléctrica compuestaSe probó utilizando el analizador de impedancia / material de RF Agllent E499LA fabricado por Agilent. En comparación con los analizadores de redes tradicionales, la impedancia de frecuencia / analizador de materiales tiene un amplio rango de medición. El rango de frecuencia medible es de 3MHz a 3GHz (la precisión de la medición es de 1 MHz); La impedancia se prueba a 50 en comparación con el analizador de red. La precisión de la medición es alta, cuando el valor de la impedancia del material de prueba se desvía de 50. La precisión de la medición será peor; El Agilent E499LA RF Impedance / Material Analyzer puede medir la impedancia de dispositivos que no sean 50.

Los resultados de la prueba se pueden ver en los resultados de la prueba y las frecuencias resonantes paralelas del tipo L-3Cerámica piezoeléctrica de disco PZTson 45.968 MHz y 60.253 MHz; La frecuencia central es de 53 MHz, y el factor de coherencia electromecánico K es 0.6842 compara con PZT-SP de cerámica piezoeléctrica monofásica, su coeficiente de coincidencia electromecánico se incrementa en un 33.3% en comparación con la presión monofásica. Las propiedades piezoeléctricas de las cerámicas eléctricas tienen ha sido mejorado significativamente.

Usando pz - shTransductor piezoeléctrico de materiales piezoeléctricosque se han polarizado, utilizando el método de corte y relleno, el material PZT está en su polo. El área de la sección transversal de la columna cerámica piezoeléctrica es cuadrada, el ancho de la columna es de 36.03 um, y el grosor D es un poste de cerámica piezoeléctrica con un período de 36.52 um, en el que el ancho de la hendidura es de 24.14 um. Finalmente, obtuvo la fase cerámica piezoeléctrica. El grano de fracción de volumen del material es del 35.84% del material compuesto piezoeléctrico de tipo L-3.

El tipo 1-3 preparadoEscáner de tubo piezoeléctricoSe solidifica lentamente por una temperatura lenta y una condición sin vacío, de modo que está bien unido a la fase piezoeléctrica. El rendimiento del compuesto piezoeléctrico de tipo L-3 preparado fue probado por Agilent E499LA RF Impedance / Material Analyzer. La serie y las frecuencias resonantes paralelas del compuesto piezoeléctrico fueron 45.968 MHz y 60.253 MHz, respectivamente. La frecuencia central es FC es de aproximadamente 53MHz, y el coeficiente de coincidencia electromecánico K es 0.6842. En comparación con el PZT-SH cerámico piezoeléctrico monofásico, el coeficiente de coincidencia electromecánico se incrementa en un 33.3% en comparación con la presión cerámica piezoeléctrica monofásica. El rendimiento eléctrico ha sido mejorado significativamente.

Finalmente, WA Smith estableció el modelo del material compuesto 1-3, se concluye que el coeficiente de coincidencia electromecánico de modo grosor del transductor ultrasónico piezoeléctrico de 1-3 tipo está entre el 30% y el 80% de la fracción de volumen de fase piezoeléctrica. La tendencia del cambio es lenta, y cuando la fracción de volumen varía entre el 60% y el 80%, el coeficiente de coincidencia electromecánico del compuesto piezoeléctrico de tipo L-3 es casi el doble que la de la cerámica piezoeléctrica monofásica; Para los mismos compuestos piezoeléctricos de tipo de polímero, siempre que la fracción de volumen del material piezoeléctrico funcional generalmente pz sea el mismo, independientemente de la forma en que las columnas están dispuestas en el polímero, la forma en sección transversal de la columna es relativamente constante. Y la constante dieléctrica deElemento cerámico piezoeléctricoaumenta con el aumento de la fracción de volumen de la fase cerámica piezoeléctrica, que aumenta sustancialmente linealmente; Dado que el material cerámico piezoeléctrico generalmente tiene una mayor densidad que la fase no piezoeléctrica (generalmente un polímero).

La densidad del material es así a medida que aumenta la fracción de volumen del material piezoeléctrico, la proporción del material de fase no piezoeléctrico en el material compuesto se volverá más pequeño y más pequeño, formando así el material compuesto piezoeléctrico de tipo L-3. La densidad también aumentará sustancialmente la tendencia; Con el aumento de la fracción de volumen de los materiales de fase piezoeléctrica, la velocidad de sonido del tipo L-3Sensor piezoeléctrico Piezo acústicoTambién aumenta básicamente; Sin embargo, su tendencia de crecimiento se divide básicamente en tres segmentos, de los cuales la presión se reduce con una fracción de bajo volumen. Cuando aumenta la fracción de volumen del material de la fase eléctrica, la velocidad del sonido aumenta rápidamente; Cuando la fracción de volumen de la fase piezoeléctrica está entre el 30% y el 80%, la velocidad del sonido aumenta sustancialmente linealmente; Cuando la fracción de volumen supera el 80%, la tendencia de crecimiento comienza a aumentar nuevamente.

La causa de este fenómeno, a medida que aumenta la fracción de volumen, que necesita superar de cargas de masa más grandes. La velocidad del sonido también está comenzando a aumentar, pero debido a la acción del polímero, entonces comienza a caer y finalmente comienza a aumentar. Y el efecto de la relación de aspecto de la fase piezoeléctrico y la relación de aspecto en el material compuesto del material compuesto l-3 se estudia. La relación de longitud a ancho de la sección transversal del oscilador de transductor piezoeléctrico es el tipo L, es decir, cuando la sección transversal es cuadrada, la constante de presión hidrostática y el valor de sensibilidad a la presión hidrostática. Para garantizar un buen modo de vibración de grosor del material compuesto piezoeléctrico de tipo L-3, la interferencia del modo de vibración (como el modo de vibración) al modo de vibración del grosor se suprime lo más posible para garantizar la directividad del mismo. Su relación de aspecto debe ser inferior a L de Tipo.
