Placa de cerámica piezoeléctrica utilizada para la recogida de guitarra.

Principio experimental
Este experimento utiliza el efecto piezoeléctrico positivo decerámica piezoeléctrica. Uso de la cerámica piezoeléctrica instalada en la caja de resonancia de la guitarra, los siete sonidos del centro C a b (incluidos B) en la escala principal se arrancan por el jugador, y la señal eléctrica de la cerámica piezoeléctrica se mide por un osciloscopio. La forma de onda, y la frecuencia correspondiente a cada tono se mide por un osciloscopio, y en comparación con la frecuencia de la escala de la tabla de conversión de frecuencia de tono de tono estándar común. Al analizar el grado de coincidencia y el rango de error permitido, se juzga si la cerámica piezoeléctrica puede realizar el reconocimiento de instrumentos comunes. El tono de la función de tono en el dispositivo experimental. En este experimento, se utilizó una longitud de cerámica piezoeléctrica PZT5H que tiene una longitud de aproximadamente 2 cm y un ancho de aproximadamente 0,7 cm y cuatro alambres delgados. losPlacas de cerámica piezoLa lámina de cerámica piezoeléctrica se divide en tres capas, la capa exterior blanca en ambos lados es un electrodo positivo, y la capa central es un electrodo negativo. Dos de los cables tienen aproximadamente 30 cm y los otros dos son de aproximadamente 70 cm.

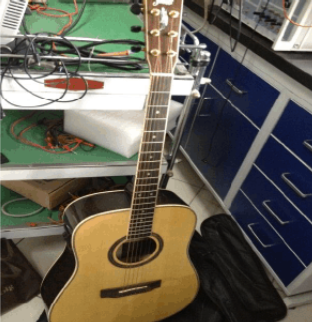

En este experimento, se utilizan seis cuerdas en la guitarra acústica como fuente de sonido de los tonos, y el jugador obtiene los tonos de diferentes tonos al arrancar las cuerdas. La fuente de sonido seleccionada se ha sintonizado con precisión para emitir con precisión siete tonos desde el Centro C a B (incluyendo B) en la escala principal.

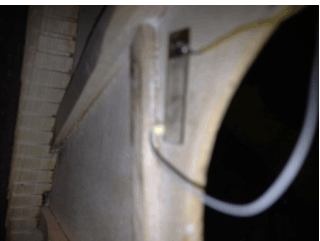

Dos cables de aproximadamente 30 cm de longitud están soldados a los dos polos de laTransductor de placas de cerámica piezoeléctrica, y la cerámica piezoeléctrica se pega en la caja de resonancia de la guitarra con un pegamento \"buen hermano\" para hacer contacto completo con la caja de resonancia, esperando un día más o menos. El pegamento se seca. (La razón por la que el sonido se recolecta en la caja de resonancia es que si desea usar la pieza de cerámica piezoeléctrica para obtener una forma de onda clara que se puede usar para su análisis, el sonido a recoger tiene un cierto volumen. La caja de resonancia usa el Principio de resonancia para hacer la fase de sonido con la misma frecuencia. Superpuesta para mejorar el sonido original)

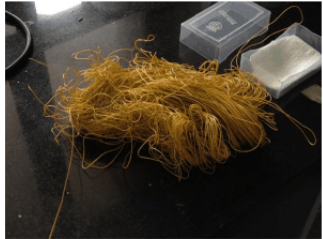

Dos cables de 30 cm en la cerámica piezoeléctrica se extienden desde el resonador, respectivamente soldados a un extremo de las dos piezas pequeñas de hierro, y luego los dos cables largos de 70 cm se sueldan respectivamente a los otros extremos de los dos pequeños trozos de hierro y se conecta El osciloscopio. (Los dos cables internos están conectados a laPatrones de cerámica piezo. Si es demasiado largo, se envolverá y se caerá fácilmente al llevar la guitarra. Una vez que se cae, es muy difícil volver a soldar la cerámica piezoeléctrica dentro de la caja de resonancia para evitar esto. En este experimento, se utilizan dos cables largos para extender las dos partes internas.

Adquisición de forma de onda

Descripción general de las formas de onda de adquisición
Este experimento recopila la forma de onda de la señal eléctrica de cerámica piezoeléctrica mostrada por el osciloscopio cuando se reproduce la escala principal (CDEFGAB) en una cadena. Durante el experimento, cada tono se juega dos veces, y el osciloscopio se congela inmediatamente después de cada juego. En el proceso de recolección de la forma de onda de la señal eléctrica, cada forma de onda exhibe regularidad u periodicidad, y el observador selecciona un ciclo para registrar los datos de frecuencia.

Análisis de recolección de datos

Las siguientes imágenes y anotaciones dePlacas piezoeléctricas Sensor piezoeléctricoSon las formas de onda adquiridas por el osciloscopio cuando la guitarra juega siete de las escalas principales. Cada uno de los tonos en este experimento se jugó tres veces, y cada vez que se jugó el juego, se midieron dos ciclos diferentes, por lo que se tomaron dos imágenes de forma de onda para cada juego. En esta sección, cada tono solo muestra la imagen de forma de onda reproducida dos veces, una imagen a la vez. Cada forma de onda tiene dos líneas amarillas verticales, el principio y el final del período seleccionado por el observador. La cuarta línea de datos amarilla (1 / Δt) en la esquina superior derecha del osciloscopio es la frecuencia de este ciclo.
