Pérdida dieléctrica y constante piezoeléctrica de cerámica piezoeléctrica.

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2018-05-27      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

1

Componentes de anillo piezo


2

Componentes de anillo piezo


0C683AF16465CEEC65A5E442523CF50

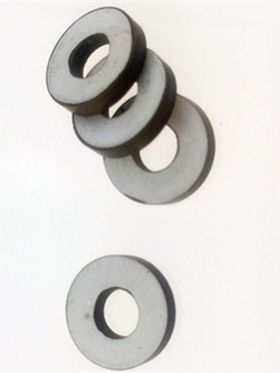

Transductor de cerámica piezoeléctrico


La pérdida dieléctrica decerámica piezoeléctricaEs la energía perdida en el dieléctrico debido a la relajación de la polarización y la fuga debido al campo eléctrico. Cuando el dieléctrico está sujeto a un campo eléctrico, toma un período de tiempo para absorber la energía del campo eléctrico y la polarización puede alcanzar su valor final. Este fenómeno es la relajación de la polarización. La fuga de la pérdida dieléctrica es otra causa de pérdida dieléctrica, especialmente bajo campo fuerte o alta temperatura, esta pérdida de energía deComponentes de anillo piezoSe consume a través de la generación de calor. Por lo general, la pérdida dieléctrica está representada por la pérdida Tangent Tano, que representa la relación de la potencia activa a la potencia reactiva de la dieléctrica, y generalmente es igual al IR fraccional de la energía dieléctrica consumida por el medio y la energía muerta fraccionaria que No consume energía, es decir, TAN & = IR / LC, generalmente en el dieléctrico.


Hay una resistencia a la pérdida en el hermano para representar el consumo de esta parte de la energía eléctrica, y la fuerza de campo eléctrico, la temperatura y la frecuencia de campo eléctrico están relacionadas, por lo que la pérdida dieléctrica deSensor de tubo piezoeléctricoTambién está relacionado con la fuerza de campo, la temperatura y la frecuencia de campo eléctrico. Cuanto mayor es la pérdida dieléctrica general, lo peor es el rendimiento del material. Usando el analizador de impedancia de CA HP 4294A, la pérdida a 1 kHz se midió como la pérdida dieléctrica de la muestra. La constante dieléctrica de la muestra se midió a 1 kHz utilizando el analizador de impedancia de CA HP4294A. La constante dieléctrica S33 se calculó de acuerdo con el tamaño de la muestra de acuerdo con la siguiente fórmula: donde T es el espesor de la muestra y D es el diámetro de la muestra.



La constante piezoeléctrica es un tensor simétrico de tercer orden, el cristal de anillos piezoico es una cantidad física macroscópica que representa la relación de acoplamiento entre el efecto elástico y el efecto del electrodo de un cuerpo piezoeléctrico. Para los materiales que pertenecen a la estructura del grupo de 4 mm de punto, hay tres coeficientes piezoeléctricos, que son D33, D15 y D31, y solo el valor de A33 generalmente se mide de acuerdo con las condiciones reales. El método cuasi estático se usa generalmente para medir el método de carga de fuerza y ​​el método de voltaje. El cristal piezoeléctrico de HIFU se usa más comúnmente. Cuando se aplica la presión a la muestra, cambia repentinamente, la carga se genera en los cambios de muestra, y la electricidad generada Q se mide con un medidor de corriente de inrush. Si la presión aplicada es F, su principio de medición es aplicar una frecuencia de vibración de baja frecuencia (varios hders a unos pocos cientos de hertz) al transductor de cerámica piezoeléctrico a medir y la muestra estándar del coeficiente piezoeléctrico conocido y la superficie de la muestra. Se requiere que sea plano. La carga piezoeléctrica de las dos muestras se recoge y se compara, y el circuito se procesa para leer los 3 valores de la muestra que se mide directamente desde la digital, y también se muestra la polaridad de la muestra.
