Método común de HIFU para pruebas de campo de sonido (2)

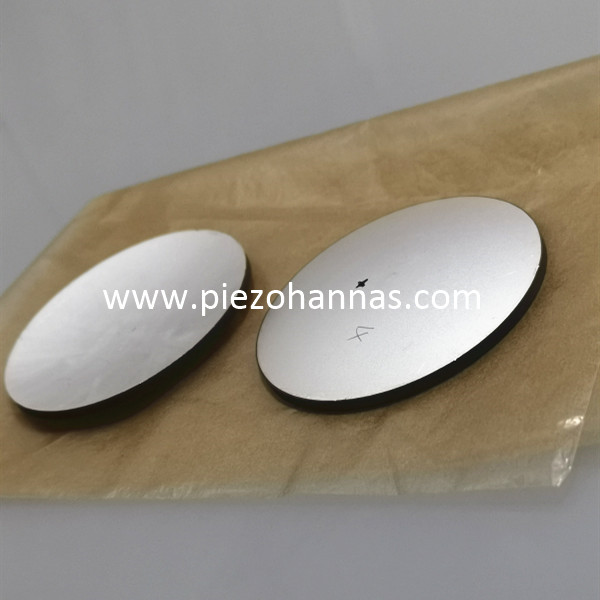

Debido a la complejidad del campo de sonido HIFU, no ha habido un método completamente ideal para detectar completamente elHIFU PIEZO CRISTALCampo de sonido. El sistema de balance de radiación mejorado e hidrófono se han aplicado con éxito a la medición del campo HIFU con una intensidad de sonido de 5 kW / cm 2 y una potencia de sonido de 500 W. Es recomendable por China GB / T 19890-2005 \"acústica MEDICIÓN DE CARACTERÍSTICAS DE CAMPO DE SONIDO ULTRASONICO ENCUENTADO DE ALTA INTENSIDAD Y CARACTERÍSTICAS DE CAMPO DE SONIDO \"Nacional Nacional. El estándar ha pasado el intercambio de IEC y ha sido ampliamente distribuido en el extranjero. En febrero de 2006, fue citado por el Informe Técnico de Laboratorio Nacional de Laboratorio Físico (NPL) y presentado a IEC / TC87 para reenviar a todos los países del mundo. Esto demuestra que la medición de campo de sonido de HIFU de China. Y la investigación de la estandarización ha alcanzado la vanguardia del mundo. La presión de sonido del campo de sonido enfocado de alta intensidad (H IFU) es generalmente más de 20MPA, la presión negativa puede exceder de: 10 MPa, acompañado de fuertes efectos no lineales, cavitación y flujo de sonido, que afectan en gran medida la precisión del dispositivo de medición.

Ya sea que sea el método de radiación, la medición de hidrófono o la medición de la fibra, debe considerar la capacidad del dispositivo de cojinete para soportar el campo de sonido HIFU y la incertidumbre de la medición. Además, el aumento de la temperatura causado por el campo de sonido HIFU en un momento también tendrá una gran influencia en la sensibilidad del dispositivo de medición, como el sensor, causando la desviación de la medición, y es probable que genere una interacción de la temperatura y la presión de sonido. Si se usa fibra óptica, la temperatura y la presión de sonido causarán cambios en la forma y el índice de refracción de la fibra. Por lo tanto, cómo separar efectivamente la interacción entre la temperatura y la presión de sonido también es un problema importante en la detección de campo de sonido HIFU. En la medición de campo de sonido HIFU, la cavitación también es uno de los factores que limitan su precisión de medición. Cuando la presión de sonido excede el umbral de cavitación, la presión de alta velocidad, el chorro de alta velocidad y la onda de choque generada por la burbuja de cavitación se generarán en el dispositivo de medición. El efecto es incluso dañado. El agua de desgasificación alivia la influencia de la cavitación en el dispositivo de medición hasta cierto punto, pero cuando la potencia aumenta en cierta medida, se formará una gran cantidad de burbujas de cavitación en el medio de medición (agua desgasificada), lo que resultará en un Dispositivo de medición más grande y el resultado. Impacto. En resumen, la detección dePiezo de alto enfoque ultrasónicosigue siendo uno de los cuellos de botella que restringen el desarrollo de la tecnología HIFU. La medición segura y efectiva depende del progreso de la investigación de la cavitación y la propagación no lineal, y también depende de la fibra óptica, la tecnología del sensor y sus materiales.

Sensor cerámico piezoeléctrico para recogida.

La camioneta es una parte importante del jugador de registro, que a su vez es el corazón de la camioneta. La función de este sensor piezoeléctrico es convertir la señal de vibración de sonido de grabación en una salida de señal eléctrica para lograr el propósito del registro. Dado que el sensor cerámico piezoeléctrico tiene una fabricación más fácil, es un menor costo, mayor sensibilidad y mayor sensibilidad que otros tipos de sensores piezoeléctricos. En el circuito de reproducción, no se requieren las ventajas de la preamplificación, por lo que en los últimos años, los sensores de cerámica piezoeléctricos se han utilizado primero en las pastillas, la estructura y el principio de funcionamiento de la recogida. Con el desarrollo de equipos de audio, la recogida se ha desarrollado a partir de la pastilla del pasado de la etapa de recogida de dos canales (estéreo). La recogida de dos canales está compuesta por una carcasa, un lápiz, un sensor piezoeléctrico, un miembro de fijación de goma, un inserto de amortiguador y un soporte. Cuando el reproductor de registros reproduce la punta de la recogida se mueve a lo largo de la ranura de sonido del registro para generar una vibración mecánica sintética. La parte de empalme rompe la vibración en dos vibraciones mutuamente perpendiculares, y luego transmite respectivamente los extremos de los dos sensores de cerámica piezoeléctricos, que hacen que el sensor cerámico piezoeléctrico genere una vibración de flexión, que se convierte y restaura a los canales izquierdo y derecho por el positivo. Efecto piezoeléctrico. Señal de audio. Las pastillas mono y las pastillas de dos canales son similares en la construcción y operación. La principal diferencia entre los dos es que el primero tiene un sensor piezocerámico y este último tiene dos sensores piezocerámicos.

Segundo, el sensor piezoeléctrico.

1 El sensor cerámico piezoeléctrico para la camioneta se compone de dosCerámica piezoeléctrica de alta focoHojas con direcciones opuestas de polarización. Esta estructura se llama un sensor cerámico piezoeléctrico tipo diafragma doble. Cuando la punta de la recogida se mueve a lo largo de la ranura de sonido del registro, se obtiene una ligera fuerza del 1 al 5 9 de la ranura de sonido, lo que provoca una pieza de la cerámica del sensor de cerámica piezoeléctrico de tipo diafragma de doble diafragma, y ​​el otro La pieza de la pieza de cerámica se extiende, generando así el estrés de flexión produce un perpendicular correspondiente al campo eléctrico de estrés entre los electrodos de la superficie exterior del sensor cerámico piezoeléctrico. El voltaje de salida de un sensor de cerámica piezoeléctrico típico de doble diafragma es de aproximadamente 1 SV .in Orden para obtener sensibilidad eléctrica de alto voltaje y una respuesta de frecuencia amplia, el material cerámico piezoeléctrico debe tener una gran constante de voltaje piezoeléctrico de 9 3, una alta electromecánica transversal. Coeficiente de acoplamiento R 3 1, y un dieléctrico grande. Expansión constante, bajo mecánico Q. El valor del material cerámico piezoeléctrico suave para el principio de trabajo de cerámica piezoeléctrica, por el bien de la simplicidad, primero discutimos los azulejos monolíticos. Una sola hoja de cerámica piezoeléctrica aplica una fuerza de compresión o una fuerza de tracción f entre dos caras de extremo perpendicular a la superficie de los dos electrodos. Debido al efecto piezoeléctrico positivo, se genera una carga Q proporcional a la fuerza F en el electrodo, y la relación es D es el grosor de una sola pieza. , la constante dieléctrica absoluta absoluta de cerámica piezoeléctrica. En relación con su capacitancia electrostática C, B es el ancho de una sola pieza. El voltaje V entre los electrodos es tal que la impedancia mecánica del sensor cerámico piezoeléctrico monolítico es demasiado grande, y el lápiz no puede realizar correctamente el seguimiento de la ranura de sonido. . Si se cambia en una tira, y las dos piezas están unidas a un sensor de tipo diafragma de doble diafragma, y ​​se fija un extremo, el otro extremo se ve obligado a hacer una vibración de flexión. La vibración de flexión del sensor cerámico piezoeléctrico de tipo diafragma doble delgado es mayor que el del sensor cerámico piezoeléctrico monolítico. De manera similar, un sensor de cerámica piezoeléctrico de tipo diafragma de doble diafragma también puede obtener una salida de voltaje proporcional a una fuerza externa.

3. Cerámica piezoeléctrica para jugadores de discos domésticos.
El sensor realizado 206 Tipo Reproductor de grabación utiliza el sensor piezoeléctrico de tipo diafragma doble. Los autores utilizaron un material cerámico piezoeléctrico ternario de ácido niobico para hacer un sensor cerámico piezoeléctrico que cumpla con los requisitos de la recogida. La fórmula química de la cerámica piezoeléctrica ternaria es mejorar las propiedades del material al reemplazar una pequeña porción de PB. Las indicaciones principales se muestran en la tabla. Un sensor cerámico piezoeléctrico tipo diafragma doble hecho de este material.

Cuarto, la aplicación del poder térmico de alta temperatura de la tierra rara. Los óxidos de tierras raras son resistentes a altas temperaturas y no se descomponen fácilmente, son estables incluso a altas temperaturas, y su resistencia específica es pequeña, de modo que el rango de temperatura es amplio. No hay efectos piezoeléctricos y de polarización, etc. También tienen las ventajas de otros materiales. Termistores de alta temperatura: el coeficiente de temperatura de la resistencia es grande y puede indicar directamente la temperatura. La señal de salida es fuerte, y el circuito de control es simple sin la necesidad de un circuito amplificador. Los cables de compensación de compensación de cero y compensación no se requieren para la medición y el dibujo de larga distancia. Por lo tanto, el termistor de alta temperatura de la Tierra rara es uno de los sensores con una aplicación grande y una amplia cobertura, y se puede aplicar en los siguientes aspectos.

Sistema de detección de alta temperatura para varias aeronaves en tecnología aeroespacial.

Evite la contaminación del medio ambiente causado por el escape del automóvil, y usarse para la detección y extracción de la temperatura del gas de escape.
